پس از یک اتصال کوتاه شدید در شبکه، سؤال مهم این است: آیا بوبین سر جایش مانده یا جابه‌جا شده؟ تست پاسخ فرکانسی (Frequency Response Analysis) دقیقاً برای همین سؤال ساخته شده؛ بدون بازکردن مخزن، اثر انگشت مکانیکی بوبین را می‌گیرد.
اصل روش به زبان ساده
به بوبین سیگنال‌هایی در بازه وسیعی از فرکانس تزریق و پاسخ آن ثبت میشود. هر تغییر مکانی — جابهجایی بوبین، تغییر فاصله‌ها، شلشدگی — ظرفیت و اندوکتانس را عوض میکند و منحنی پاسخ را در باندهای مشخصی منحرف می‌سازد. مقایسه منحنی امروز با اثر مرجع (تست کارخانه، تست قبلی یا فاز سالم مشابه) انحراف را نشان میدهد.
کاربردهای اصلی
- کنترل سلامت پس از اتصال کوتاه و خطاهای شدید شبکه
- کنترل پس از حمل، جابهجایی و نصب تجهیز
- ارزیابی ترانس دستدوم پیش از خرید (بازرسی کارشناسی )
- تأیید سلامت پس از بازپیچی سیمپیچ و اورهال
- پایش دورهای ترانس‌های حساس و پیر
جدول تفسیر کلی
| باند انحراف | مفهوم محتمل |
|---|---|
| فرکانس پایین | مشکل هسته، مغناطش یا اتصال دورهای عمده |
| فرکانس میانی | جابهجایی و تغییر شکل بوبین‌ها |
| فرکانس بالا | تغییر اتصالات، سیم‌کشی داخلی و زمین‌ها |
هزینه و مدت تست FRA

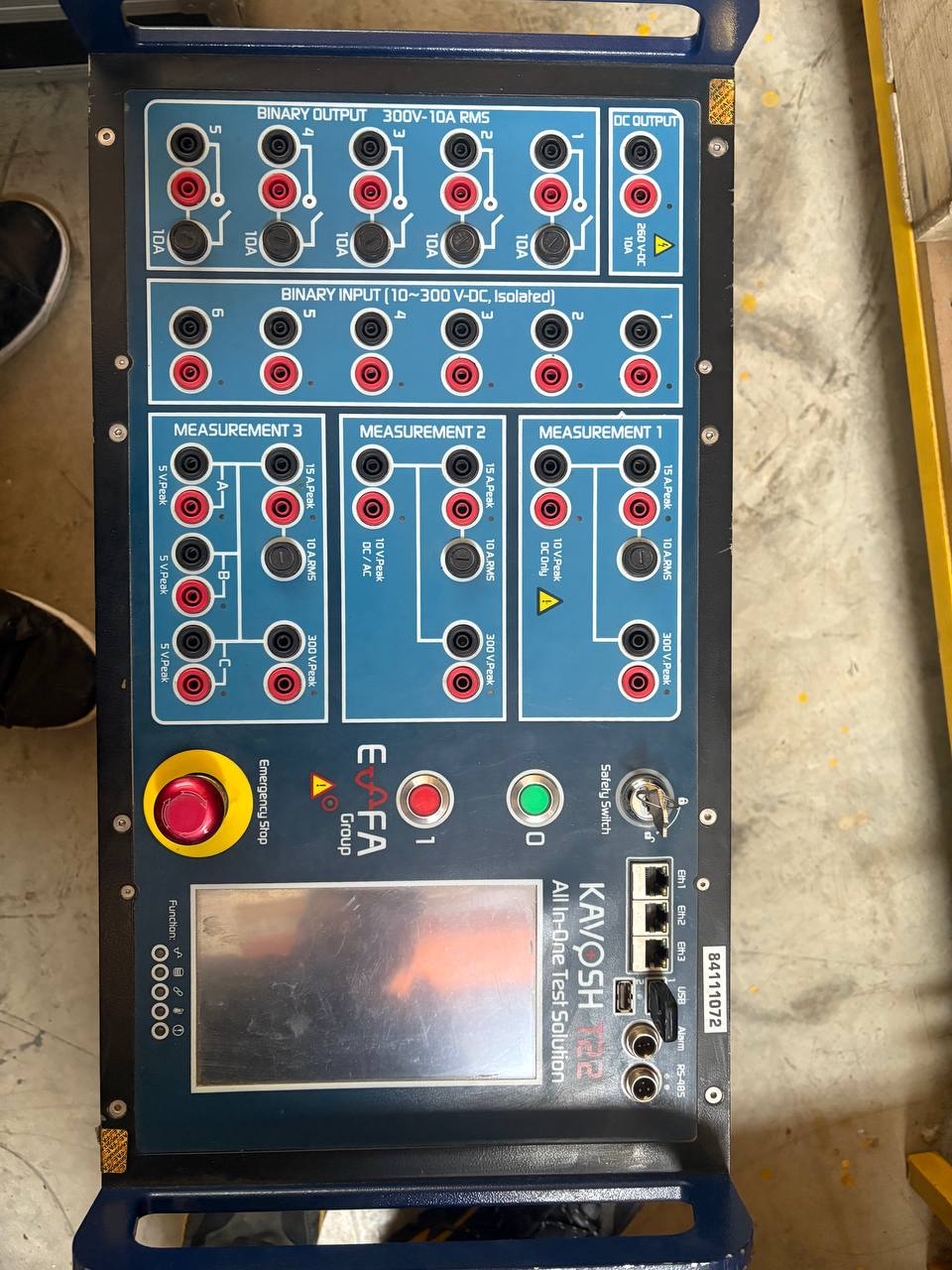

تست معمولاً با دستگاه پرتابل و بدون بازکردن تانک در محل انجام میشود و خودِ آزمون حدود یک تا دو ساعت طول میکشد؛ تفسیر و گزارش یک روز کاری بعد تحویل داده میشود. هزینه به توان تجهیز، تعداد فازها، محل پروژه (اعزام) و نیاز به تستهای مکمل (TTR، DGA) بستگی دارد — برای برآورد دقیق، عکس پلاک و شرح رخداد (مثلاً اتصال کوتاه اخیر) را ارسال کنید.
یک نمونه واقعی
ترانس توزیعی که پس از اتصال کوتاه شبکه سالم به نظر می‌رسید، در FRA انحراف باند میانی در یک فاز نشان داد؛ یعنی جابهجایی جزئی بوبین. چون زود فهمیده شد، با بازپیچی محدود همان فاز مشکل حل شد و تجهیز بدون اورهال کامل به مدار برگشت. اگر همان انحراف نادیده می‌ماند، مقصد بعدی‌اش سوختن کامل بوبین بود.
محدودیت‌ها
تفسیر FRA بدون اثر مرجع دشوار است و تجربه می‌خواهد؛ همچنین عیب عایقیِ خالصِ بدون تغییر مکانی را نشان نمی‌دهد و باید با DGA و تستهای عایقی تکمیل شود. مجموعه کامل تست‌ها در صفحه تست و عیب‌یابی آمده است. برای درخواست تست FRA از طریق تماس مشخصات تجهیز را ارسال کنید.
