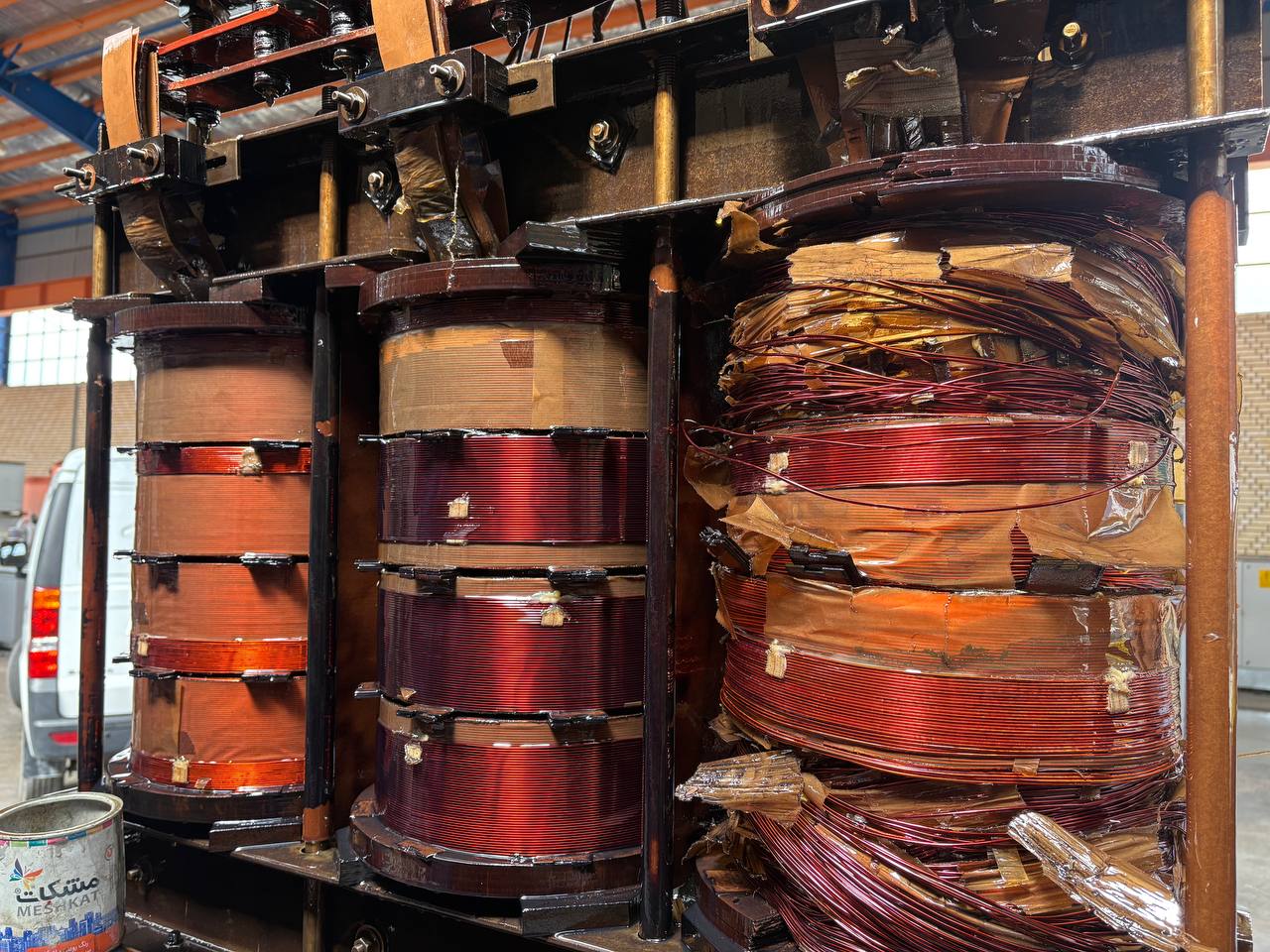

سیمپیچ قلب ترانسفورماتور است و شایع‌ترین محل خرابی هم هست. اما نکته‌ای که خیلی‌ها نمی‌دانند: دیدن بوبین سوخته پایان تشخیص نیست، شروع آن است. سؤال اصلی این است که چرا سوخت و آیا فقط همین‌جاست یا بخش‌های دیگر هم آسیب دیده‌اند. در این مقاله یاد می‌گیرید علائم خرابی سیمپیچ را بشناسید، بفهمید چه تستی چه چیزی را ثابت میکند و مرز تعمیر موضعی با بازپیچی کامل کجاست. اگر همین حالا با بوبین سوخته مواجه‌اید، مسیر شما خدمات تعمیر تخصصی ترانسفورماتور و تخصصاً بازپیچی سیمپیچ با تست نهایی و ضمانت کتبی است.
علائم خرابی سیمپیچ را بشناسید
| علامت | چه چیزی را نشان می‌دهد |
|---|---|
| بوی سوختگی و روغن سیاه‌شده | سوختگی عایق و احتمال آسیب بوبین |
| انحراف نسبت تبدیل در یک فاز | اتصال حلقه یا قطعی در همان فاز |
| اختلاف مقاومت سیمپیچ بین فازها | اتصال داخلی یا قطعی جزئی |
| تریپ رله دیفرانسیل | خطای داخلی فعال در سیمپیچ |
| گاز استیلن در DGA | جرقه و تخلیه پرانرژی داخلی |
| صدای غیرعادی پس از اتصال کوتاه شبکه | احتمال تغییر شکل مکانیکی بوبین |
تک‌علامت برای حکم کافی نیست؛ ترکیب علائم + تست، تشخیص را قطعی میکند. راهنمای کامل علائم را در مقاله علائم خرابی بخوانید.
تست‌هایی که وضعیت بوبین را لو می‌دهند
۱. تست نسبت تبدیل (TTR): مهم‌ترین تست سیمپیچ. انحراف از پلاک یا اختلاف بین فازها یعنی اتصال حلقه یا مشکل تپچنجر. این تست را در همه پله‌های تپ تکرار می‌کنند تا خرابی تپچنجر از خرابی بوبین تفکیک شود.
۲. مقاومت سیمپیچ DC: اختلاف بیش از حد مجاز بین فازها یعنی اتصال یا قطعی. ساده، ارزان و بسیار گویا.
۳. FRA (تحلیل پاسخ فرکانسی): اثر انگشت مکانیکی بوبین؛ جابه‌جایی یا تغییر شکل پس از اتصال کوتاه شبکه را نشان می‌دهد، حتی وقتی تستهای الکتریکی هنوز نرمال‌اند.
۴. جریان بی‌باری و امپدانس اتصال کوتاه: انحراف از مقادیر کارخانه یعنی تغییر در مدار مغناطیسی یا سیمپیچ.
۵. DGA روغن: گازهای استیلن و اتیلن، شاهدان خاموش جرقه و داغی شدید داخل مخزن‌اند.
مجموعه کامل این آزمون‌ها در صفحه تست و عیب‌یابی معرفی شده است.
چرا سیمپیچ میسوزد؟ (پنج علت اصلی)
۱. اتصال کوتاه شبکه: جریان هجومی، نیروی مکانیکی عظیمی به بوبین وارد میکند؛ تغییر شکل، سستی عایق و در نهایت اتصال حلقه. ۲. اضافهبار مداوم: داغی مزمن، عایق کاغذی را پیر و شکننده میکند تا با یک استرس کوچک بشکند. مقاله اضافهبار را ببینید. ۳. ضعف عایق و روغن آلوده: رطوبت و اسید روغن، استقامت عایق را پایین می‌آورد؛ جرقه جزئی آرام‌آرام به اتصال کامل میرسد. ۴. خرابی تپچنجر: جرقه کنتاکت‌های فرسوده، مستقیم به بوبین ضربه می‌زند؛ سرویس دوره‌ای تپچنجر (تعمیر تپچنجر ) از سوختن بوبین جلوگیری میکند. ۵. صاعقه و اضافه‌ولتاژ: بدون برق‌گیر سالم، یک صاعقه برای سوراخ‌کردن عایق کافی است.
تعمیر موضعی یا بازپیچی کامل؟
| وضعیت | تصمیم معمول |
|---|---|
| آسیب سطحی عایق یک نقطه، هسته و بقیه بوبین سالم | تعمیر موضعی + تقویت عایق |
| اتصال حلقه محدود در یک فاز بدون تغییر شکل | بازسازی همان بخش |
| سوختگی گسترده، ذوب‌شدگی یا بوی شدید چند فاز | بازپیچی کامل |
| تغییر شکل مکانیکی در FRA | بازپیچی؛ بوبین دفرمه قابل اعتماد نیست |
| سوختگی مکرر همان بوبین | بازپیچی + رفع علت ریشهای (بار، حفاظت، روغن) |
قاعده اقتصادی را هم فراموش نکنید: اگر برآورد از حدود نیمی از قیمت تجهیز نو گذشت، مقایسه با تعویض را جدی بگیرید؛ چارچوب کامل در مقاله اورهال یا تعویض آمده و مبنای قیمت در هزینه تعمیر توضیح داده شده است.
مراحل استاندارد بازپیچی بوبین
۱. دمونتاژ: تخلیه روغن، بازکردن مخزن، بیرون‌آوردن اکتیوپارت با جرثقیل بدون ضربه مکانیکی. ۲. مستندسازی و اندازه‌گیری: ثبت کامل ابعاد، تعداد دور، نوع هادی و عایق بوبین اصلی؛ بازپیچی بدون نقشه دقیق، مهندسی معکوس ناقص است. ۳. ساخت بوبین نو: پیچش با دستگاه بوبین‌پیچ، عایق‌کاری استاندارد بین لایه‌ها، پرس و فرم‌دهی دقیق. ۴. مونتاژ: سوارکردن بوبین روی هسته، اتصالات، سربندی‌ها و کنترل فواصل عایقی. ۵. خشکسازی و وکیوم: حیاتی‌ترین مرحله؛ رطوبت محبوس یعنی شکست عایقی در ماه‌های اول. فقط در کارگاه مجهز با کوره خلاء ممکن است. ۶. روغن‌گیری و آب‌بندی: تزریق روغن مناسب و کنترل نشتی. ۷. تست نهایی: TTR، مقاومت‌ها، عایقی، FRA و DGA؛ مقایسه با مقادیر کارخانه و ثبت در گزارش فنی.
اگر ترانس شما سوخته است
تجهیز را برق‌دار نکنید و درِ مخزن را خودسرانه باز نکنید؛ هر ساعت تأخیرِ غیرکارشناسی، دامنه آسیب را بزرگ‌تر میکند. عکس پلاک و شرح علائم را برای بازدید اضطراری بفرستید یا از طریق تماس هماهنگ کنید. برای تصویر کلی از سرنوشت ترانس سوخته، مقاله تعمیر ترانسفورماتور سوخته را هم بخوانید.
