تعمیر ترانسفورماتور خشک زمانی اهمیت پیدا می‌کند که تجهیز در اثر افزایش دما، اضافه‌بار، اتصال کوتاه، تخریب عایق، آلودگی، تهویه نامناسب، تخلیه جزئی یا آسیب سیمپیچ از شرایط عادی بهره‌برداری خارج شده باشد.
ترانسفورماتورهای خشک برخلاف ترانسفورماتورهای روغنی از روغن به‌عنوان محیط عایق و خنک‌کننده استفاده نمی‌کنند؛ بنابراین وضعیت سیمپیچ، سیستم عایقی، مسیرهای تهویه، اتصالات و کنترل دما نقش بسیار مهمی در عملکرد آن‌ها دارد.
پارس ترانسفو تعمیر و بازسازی ترانسفورماتورهای خشک را پس از بازدید، عیبیابی و انجام تستهای لازم انجام می‌دهد. بسته به شرایط تجهیز، عملیات میتواند از سرویس و تمیزکاری و اصلاح اتصالات تا تعمیر عایق، بازسازی سیمپیچ، بازپیچی و تست کامل پس از تعمیر متغیر باشد.
هدف تعمیر صرفاً روشن‌شدن مجدد ترانسفورماتور نیست؛ هدف این است که علت خرابی شناسایی شود، بخشهای قابلاستفاده حفظ شوند و تجهیز پس از تعمیر با مستندات فنی و تستهای لازم به مدار بازگردد.
اگر ترانس خشک شما دچار داغشدن، صدای غیرعادی، بوی سوختگی، تریپ مکرر، آثار تخلیه جزئی، ترک یا تغییر وضعیت عایق شده است، پیش از ادامه بهره‌برداری وضعیت آن را بررسی کنید.
برای بررسی اولیه، مشخصات پلاک، تصاویر ترانس و شرح خرابی را ارسال کنید تا محدوده کار مشخص شود.
تعمیر ترانسفورماتور خشک شامل چه خدماتی است؟
تعمیر ترانس خشک یک عملیات واحد و یکسان برای تمام تجهیزات نیست. نوع تعمیر بر اساس ساختمان ترانسفورماتور، فناوری سیمپیچ، سطح ولتاژ، توان، سابقه بهره‌برداری و نوع خرابی تعیین میشود.
خدمات قابل انجام، بسته به شرایط تجهیز، میتواند شامل موارد زیر باشد:
- عیبیابی و بررسی علت خرابی
- بازدید ظاهری و فنی
- تست مقاومت عایقی
- تست مقاومت سیمپیچ
- تست نسبت تبدیل
- بررسی گروه برداری و روابط فازی
- بررسی وضعیت هسته
- بررسی سیم‌پیچ‌های فشار متوسط و فشار ضعیف
- کنترل اتصالات و ترمینالها
- تمیزکاری تخصصی سیمپیچ و هسته
- رفع آلودگی و گردوغبار
- بررسی مسیرهای تهویه
- بررسی فن‌ها و سیستم خنک‌کاری
- بررسی سنسورها و تجهیزات حفاظتی
- بررسی آثار تخلیه جزئی
- تعمیر یا بازسازی عایق
- تعمیر یا تعویض قطعات آسیب‌دیده
- تعمیر یا بازپیچی سیمپیچ
- تعمیر محفظه و تابلو
- اصلاح اتصالات
- بازسازی مکانیکی
- مونتاژ و تنظیم نهایی
- انجام تستهای نهایی
- ارائه گزارش فنی
نوع عملیات پس از بررسی مشخص میشود و همه این موارد برای هر پروژه الزاماً موردنیاز نیستند.
ترانسفورماتور خشک چیست؟
ترانسفورماتور خشک، ترانسفورماتوری است که برای عایق‌کاری و انتقال حرارت از مایع عایق مانند روغن استفاده نمی‌کند.
در این تجهیزات، طراحی سیمپیچ و سیستم عایقی میتواند متفاوت باشد. برخی ترانس‌های خشک دارای سیمپیچ با عایق جامد و برخی از ساختارهای رزینی یا Cast Resin استفاده می‌کنند.
در نتیجه، اصطلاح «ترانس خشک» یک نوع ساختار واحد را توصیف نمی‌کند و هنگام تعمیر باید فناوری ساخت تجهیز مشخص باشد.
این موضوع اهمیت زیادی دارد؛ زیرا روش تعمیر سیمپیچ یک ترانس خشک معمولی لزوماً با روش تعمیر یک ترانسفورماتور خشک رزینی یکسان نیست.
در تعمیر حرفه‌ای، اطلاعات پلاک، نقشه‌ها، مشخصات سیمپیچ و سوابق تعمیراتی تا حد امکان بررسی می‌شوند تا روش بازسازی مطابق ساختار اصلی تجهیز انتخاب شود.
چه زمانی ترانسفورماتور خشک نیاز به تعمیر دارد؟
همه علائم به معنی خرابی قطعی نیستند، اما هرکدام میتوانند دلیل مناسبی برای بررسی فنی باشند.
افزایش دمای غیرعادی
ترانس خشک برای دفع حرارت به طراحی صحیح مسیرهای خنک‌کاری و شرایط مناسب محیط نیاز دارد.
افزایش دما میتواند به علت‌هایی مانند:
- اضافه‌بار
- تهویه نامناسب
- تجمع گردوغبار
- گرفتگی مسیرهای هوا
- خرابی فن
- شل‌شدن اتصال
- افزایش مقاومت تماس
- مشکل در سیمپیچ
- شرایط غیرعادی بار
ایجاد شود.
بنابراین مشاهده دمای بالا به‌تنهایی دلیل تعویض ترانس نیست. ابتدا باید علت افزایش دما مشخص شود.
بوی سوختگی
بوی سوختگی میتواند نشانه گرم‌شدن شدید عایق، سیمپیچ، اتصال یا قطعات اطراف باشد.
در صورت مشاهده بوی غیرعادی، ادامه بهره‌برداری بدون بررسی میتواند ریسک آسیب بیشتر را افزایش دهد.
صدای غیرعادی
صدای ترانسفورماتور باید با شرایط بهره‌برداری آن سازگار باشد.
تغییر ناگهانی صدا، افزایش صدای وزوز یا ایجاد صداهای غیرمعمول میتواند نیازمند بررسی هسته، اتصالات، سیمپیچ یا شرایط الکتریکی باشد.
تریپ مکرر حفاظتی
اگر حفاظت ترانسفورماتور یا سیستم بالادست به‌طور مکرر عمل می‌کند، نباید صرفاً رله یا کلید را مجدداً وصل کرد.
علت تریپ باید مشخص شود؛ زیرا ممکن است مشکل در بار، اتصال، سیمپیچ، عایق یا یکی از تجهیزات مرتبط وجود داشته باشد.
آثار تخلیه جزئی
تخلیه جزئی یا Partial Discharge / PD یکی از پدیده‌هایی است که میتواند با ضعف موضعی سیستم عایقی ارتباط داشته باشد.
وجود نشانه‌های مشکوک به تخلیه جزئی باید با روش مناسب بررسی شود و تصمیم تعمیر بر اساس نتیجه تست و وضعیت واقعی عایق گرفته شود.
ترک یا آسیب عایق
در ترانس‌های خشک رزینی، ترک‌خوردگی یا تغییر وضعیت رزین و عایق میتواند نیازمند بررسی دقیق باشد.
علت ترک اهمیت زیادی دارد؛ زیرا ممکن است ناشی از تنش حرارتی، مکانیکی، شرایط بهره‌برداری یا عوامل دیگر باشد.
مهمترین خرابیهای ترانسفورماتور خشک
خرابی سیمپیچ
سیمپیچ مهمترین بخش فعال ترانسفورماتور است و خرابی آن میتواند ناشی از اتصال کوتاه، اضافه‌بار، افزایش دما، ضعف عایق، تنش مکانیکی یا سایر شرایط غیرعادی باشد.
در صورت آسیب محدود، ممکن است تعمیر یا بازسازی بخشی از سیمپیچ امکان‌پذیر باشد.
در خرابی شدیدتر، بازپیچی سیمپیچ ترانسفورماتور خشک ممکن است لازم شود.
اتصال کوتاه بین دورها
اتصال بین دورهای سیمپیچ میتواند باعث ایجاد جریان‌های غیرعادی و افزایش حرارت موضعی شود.
تشخیص دقیق چنین عیبی معمولاً به ترکیب نتایج تست، بازرسی و سابقه عملکرد نیاز دارد.
تخریب عایق
عایق سیمپیچ در برابر تنش حرارتی و الکتریکی قرار دارد.
پیرشدگی، آلودگی، رطوبت محیط، اضافه‌حرارت و تنش‌های الکتریکی میتوانند کیفیت عایق را کاهش دهند.
خرابی هسته
هسته نیز باید از نظر وضعیت مکانیکی، اتصالات، عایق‌بندی قسمت‌های لازم و آثار حرارتی بررسی شود.
در تعمیر اساسی، هسته در کنار سیمپیچ بررسی میشود تا مشخص شود آیا امکان استفاده مجدد از آن وجود دارد یا خیر.
مشکل ترمینال و اتصالات
اتصال نامناسب میتواند باعث افزایش مقاومت تماس و ایجاد حرارت شود.
ترمینالها، کابلشوها، اتصالات و نقاط اتصال باید از نظر وضعیت مکانیکی و الکتریکی بررسی شوند.

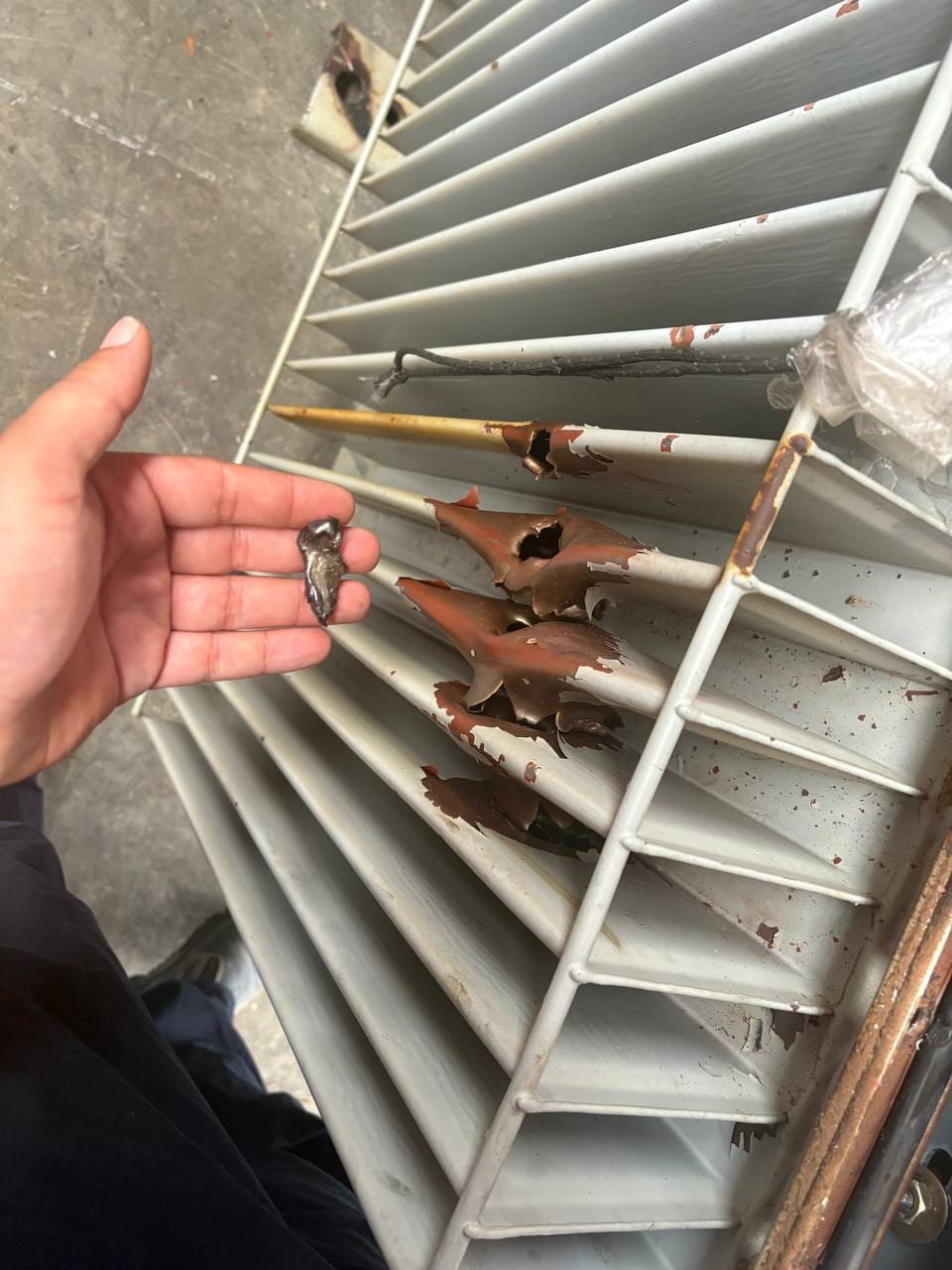

مشکل سیستم خنک‌کاری
در ترانس‌های خشک دارای فن یا سیستم تهویه اجباری، خرابی فن یا کنترل دما میتواند باعث افزایش دمای سیمپیچ شود.
گاهی مشکل اصلی ترانسفورماتور نیست و خرابی سیستم تهویه باعث ایجاد شرایط نامناسب شده است.

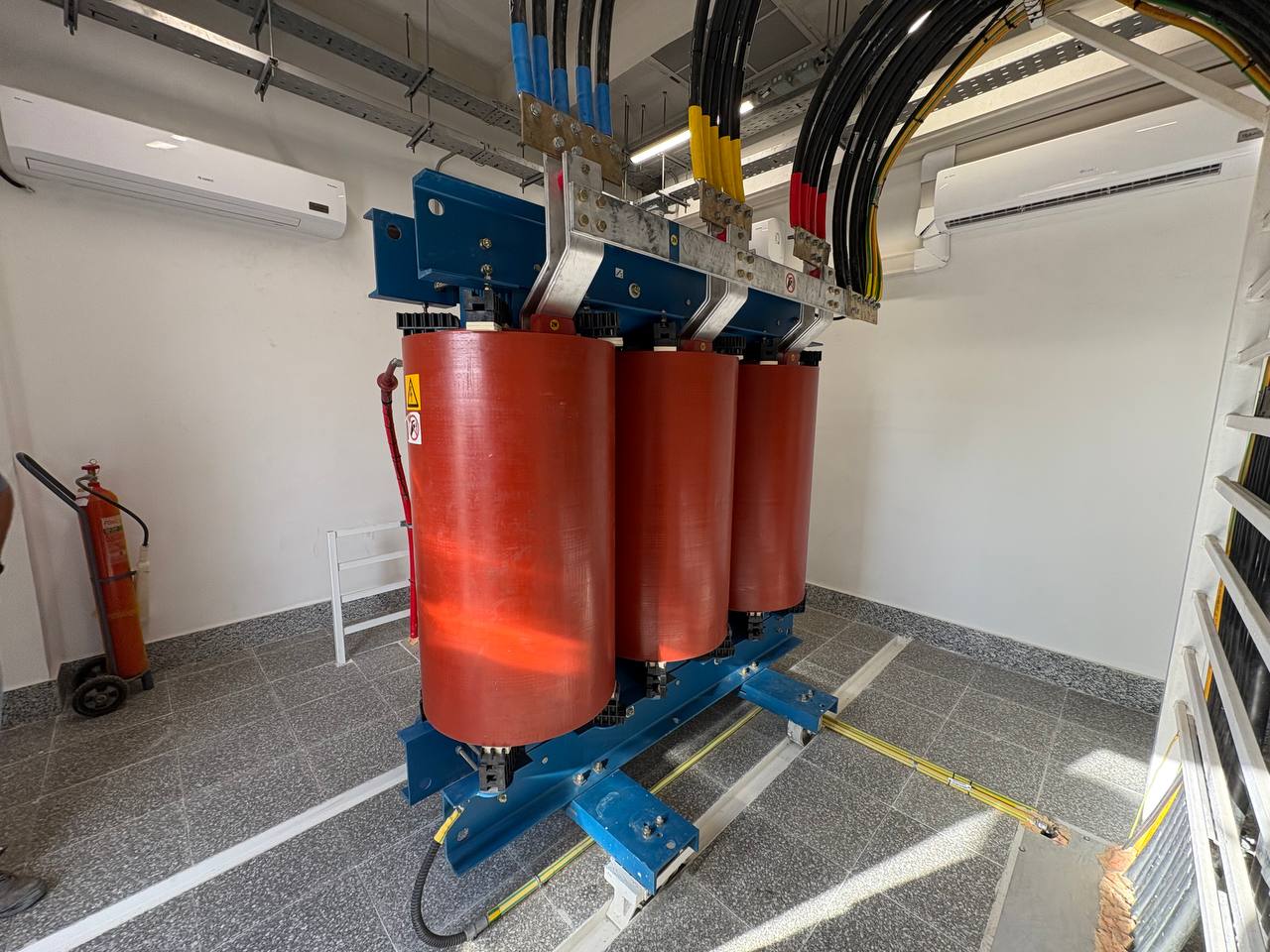

تعمیر ترانس خشک رزینی
ترانسفورماتور خشک رزینی به دلیل ساختار عایقی خاص خود نیازمند توجه ویژه در زمان عیبیابی و تعمیر است.
رزین نقش مهمی در عایق‌کاری سیمپیچ دارد و هرگونه ترک، جداشدگی، تخریب یا تغییر وضعیت آن باید از نظر علت و شدت بررسی شود.
در چنین تجهیزاتی نباید صرفاً ظاهر رزین مبنای تصمیم‌گیری باشد.
ممکن است ترک سطحی با یک خرابی عمیق‌تر تفاوت داشته باشد و تصمیم درباره ادامه بهره‌برداری، تعمیر یا تعویض باید با توجه به تست‌ها و وضعیت واقعی سیمپیچ گرفته شود.
در صورت آسیب شدید، ممکن است بازسازی یا تعویض سیمپیچ تنها راهکار قابل‌اعتماد باشد.

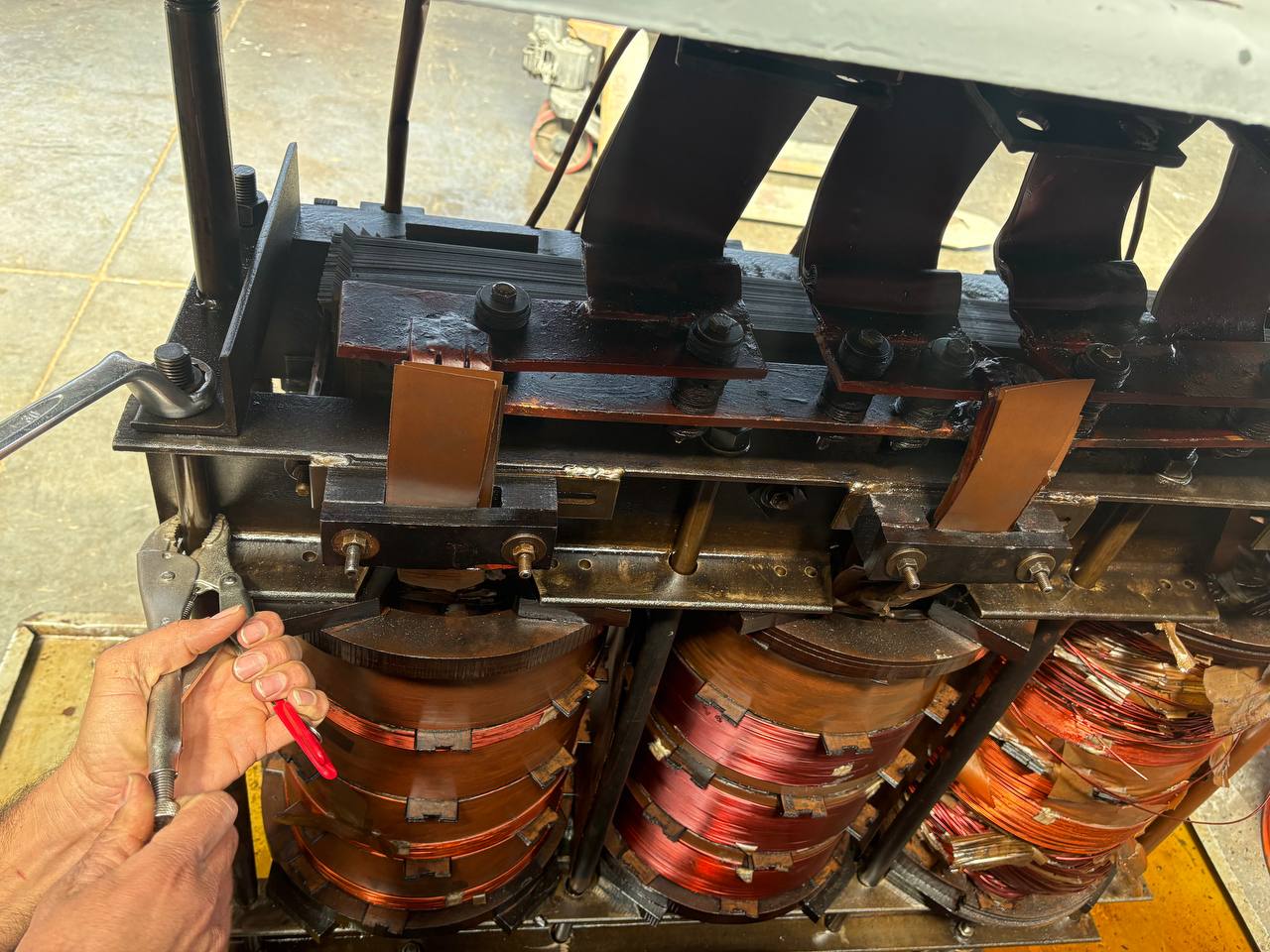

تعمیر سیمپیچ ترانسفورماتور خشک
در بسیاری از خرابیهای جدی، بخش اصلی عملیات تعمیر به سیمپیچ مربوط میشود.
فرآیند تعمیر یا بازپیچی میتواند شامل مراحل زیر باشد:
- ثبت مشخصات سیمپیچ موجود
- بررسی ابعاد و ساختار سیمپیچ
- بررسی نوع هادی
- بررسی سیستم عایقی
- بررسی تعداد دورها و مشخصات الکتریکی
- بررسی هسته
- خارج‌کردن سیمپیچ آسیب‌دیده در صورت نیاز
- ساخت یا بازسازی سیمپیچ
- اجرای سیستم عایقی مناسب
- نصب سیمپیچ روی هسته
- اتصال ترمینالها
- کنترل مکانیکی
- انجام تستهای الکتریکی
- مونتاژ نهایی
روش دقیق به طراحی اصلی ترانسفورماتور بستگی دارد.
در پروژه‌هایی که آسیب سیمپیچ گسترده است، بازسازی کامل باید با هدف حفظ مشخصات نامی تجهیز انجام شود و تغییر در طراحی تنها در صورت وجود مبنای مهندسی و بررسی کامل انجام گیرد.
آیا تعمیر بهتر است یا تعویض ترانس خشک؟
این تصمیم نباید صرفاً بر اساس قیمت اولیه گرفته شود.
برای تصمیم‌گیری باید حداقل موارد زیر بررسی شوند:
- شدت خرابی
- وضعیت هسته
- وضعیت سیمپیچ
- عمر تجهیز
- امکان تأمین قطعات
- زمان موردنیاز برای تعمیر
- زمان تأمین ترانس جدید
- هزینه تعمیر
- هزینه تعویض
- اهمیت بار
- امکان استفاده از ترانس جایگزین
- شرایط نصب موجود
برای مثال، اگر خرابی به یک بخش محدود باشد و سایر قسمت‌ها وضعیت مناسبی داشته باشند، تعمیر میتواند منطقی باشد.
از طرف دیگر، اگر تجهیز دچار خرابی گسترده، فرسودگی شدید یا آسیب غیرقابل‌اعتماد باشد، تعویض میتواند گزینه مناسب‌تری باشد.
به همین دلیل قبل از پیشنهاد تعمیر یا تعویض، انجام بازرسی و کارشناسی ترانسفورماتور میتواند تصمیم اقتصادی و فنی را دقیق‌تر کند.
فرآیند تعمیر ترانسفورماتور خشک در پارس ترانسفو
۱. دریافت مشخصات تجهیز
برای شروع بررسی، اطلاعاتی مانند موارد زیر دریافت میشود:
- توان نامی
- ولتاژ اولیه
- ولتاژ ثانویه
- فرکانس
- تعداد فاز
- نوع ترانس
- سال ساخت در صورت وجود
- سازنده
- شرح خرابی
- سوابق تعمیرات
- نتایج تستهای قبلی
تصویر پلاک ترانسفورماتور نیز برای بررسی اولیه بسیار مفید است.
۲. بازدید و بررسی ظاهری
در بازدید، وضعیت محفظه، سیم‌پیچ‌ها، هسته، ترمینالها، فن‌ها، مسیرهای تهویه و تجهیزات حفاظتی بررسی میشود.
علائم سوختگی، تغییر رنگ، ترک، آلودگی، آثار حرارتی و آسیب مکانیکی ثبت می‌شوند.
۳. تستهای تشخیصی
قبل از تصمیم برای تعمیر گسترده، تا حد امکان تستهای مناسب انجام می‌شوند.
این کار کمک می‌کند محدوده خرابی مشخص شود و تعمیر بدون دلیل گسترش پیدا نکند.
۴. ارائه پیشنهاد فنی
پس از بررسی، محدوده عملیات مشخص میشود.
پیشنهاد میتواند شامل:
- تعمیر محدود
- سرویس و بازسازی
- تعمیر سیمپیچ
- بازپیچی
- تعمیر سیستم خنک‌کاری
- تعویض قطعات
- بازسازی کامل
- یا پیشنهاد تعویض تجهیز
باشد.
۵. دمونتاژ و تعمیر
در صورت نیاز، تجهیز برای عملیات تعمیر آماده و بخشهای لازم باز می‌شوند.
قطعات قابل استفاده حفظ و قطعات معیوب بر اساس تأیید فنی و توافق پروژه تعمیر یا تعویض می‌شوند.
۶. بازسازی سیمپیچ و عایق
اگر خرابی مربوط به سیمپیچ باشد، عملیات بازسازی یا بازپیچی طبق مشخصات طراحی انجام میشود.
سیستم عایقی نیز متناسب با نوع تجهیز بررسی و در صورت نیاز بازسازی میشود.
۷. مونتاژ
پس از پایان تعمیر، هسته، سیمپیچ، اتصالات، ترمینالها، محفظه و تجهیزات جانبی مونتاژ و کنترل می‌شوند.
۸. تست نهایی
پس از مونتاژ، تستهای موردنیاز انجام می‌شوند تا عملکرد و وضعیت عایقی و الکتریکی تجهیز بررسی شود.
۹. تحویل و گزارش فنی
نتایج تست‌ها و اقدامات انجام‌شده در گزارش فنی ثبت می‌شوند.
هدف این است که مشتری فقط یک ترانس تعمیرشده تحویل نگیرد، بلکه مستندی از وضعیت و عملیات انجام‌شده نیز داشته باشد.
تست ترانسفورماتور خشک بعد از تعمیر
تست نهایی باید متناسب با نوع تعمیر و مشخصات تجهیز انتخاب شود.
برخی آزمونهای متداول عبارت‌اند از:
تست مقاومت عایقی
برای بررسی وضعیت عایق بین سیم‌پیچ‌ها و بدنه و بین بخشهای مختلف عایقی انجام میشود.
تست مقاومت سیمپیچ
این تست برای بررسی وضعیت الکتریکی سیمپیچ و اتصالات آن کاربرد دارد.
تغییر غیرعادی مقاومت میتواند نیازمند بررسی بیشتر باشد.
تست نسبت تبدیل
نسبت تبدیل واقعی با مقدار مورد انتظار و مشخصات پلاک مقایسه میشود.
این تست در ارزیابی وضعیت سیمپیچ و اتصالات مرتبط اهمیت دارد.
تست گروه برداری
در ترانسفورماتورهای سه‌فاز، صحت روابط فازی و گروه برداری باید مطابق مشخصات تجهیز کنترل شود.
تست تخلیه جزئی
در پروژه‌هایی که از نظر نوع تجهیز و شرایط فنی نیاز باشد، تست PD میتواند برای ارزیابی وضعیت عایق استفاده شود.
سایر تستهای تخصصی
بر اساس نوع خرابی و دامنه تعمیر ممکن است آزمونهای دیگری نیز پیشنهاد شوند.
پارس ترانسفو خدمات تست و عیبیابی ترانسفورماتور را برای تعیین وضعیت تجهیز و کمک به تصمیم‌گیری تعمیر ارائه می‌کند.
تمیزکاری و نگهداری ترانسفورماتور خشک
یکی از تفاوت‌های مهم ترانس خشک با ترانس روغنی، اهمیت ویژه تمیزی سطوح و مسیرهای خنک‌کاری است.
تجمع گردوغبار روی سیم‌پیچ‌ها و مسیرهای عبور هوا میتواند دفع حرارت را مختل کند.
در سرویس دورهای، مواردی مانند:
- وضعیت سیمپیچ
- گردوغبار
- مسیرهای تهویه
- فن‌ها
- اتصالات
- ترمینالها
- سنسورهای دما
- سیستم حفاظتی
- محفظه
بررسی می‌شوند.
تمیزکاری نیز باید با روش مناسب و پس از خارج‌کردن تجهیز از مدار انجام شود.
برای برنامه نگهداری دورهای می‌توانید از خدمات سرویس و نگهداری ترانسفورماتور استفاده کنید.
آیا ترانس خشک به روغن نیاز دارد؟
خیر. ترانسفورماتور خشک به‌طور معمول فاقد روغن عایق ترانسفورماتور است.
به همین دلیل خدماتی مانند تصفیه روغن یا DGA که برای ترانسفورماتورهای روغنی اهمیت زیادی دارند، به شکل معمول موضوع تعمیر ترانس خشک نیستند.
در مقابل، در ترانس خشک توجه بیشتری به مواردی مانند:
- سیمپیچ
- عایق جامد
- رزین
- تهویه
- دمای کار
- اتصالات
- هسته
- سیستم کنترل
- تجهیزات حفاظتی
معطوف میشود.
این تفاوت باعث میشود فرآیند عیبیابی ترانس خشک با ترانس روغنی یکسان نباشد.
خرابی ناشی از گرمای بیش از حد
حرارت یکی از عوامل مهم فرسودگی عایق و کاهش عمر ترانسفورماتور است.
علت افزایش دما باید مشخص شود.
ممکن است علت به:
- اضافه‌بار
- دمای بالای محیط
- انسداد مسیر تهویه
- خرابی فن
- اتصال نامناسب
- طراحی یا شرایط نصب
- مشکل سیمپیچ
- عدم تعادل بار
مرتبط باشد.
اگر تنها سیمپیچ تعمیر شود اما علت اصلی افزایش حرارت برطرف نشود، احتمال تکرار خرابی وجود دارد.
بنابراین تعمیر حرفه‌ای باید تا حد امکان به سمت علت ریشه‌ای خرابی حرکت کند، نه فقط اصلاح نشانه ظاهری.
تخلیه جزئی در ترانسفورماتور خشک
تخلیه جزئی یکی از موضوعات مهم در ارزیابی سیستم عایقی ترانسفورماتورهای خشک است.
این پدیده میتواند در نقاطی که تمرکز میدان الکتریکی یا ضعف موضعی عایق وجود دارد ایجاد شود.
وجود تخلیه جزئی به معنی خرابی قطعی و فوری نیست؛ اما در صورت مشاهده شواهد آن، باید وضعیت تجهیز بررسی شود.
در ارزیابی، روند تغییرات، شدت و محل احتمالی تخلیه و سایر نتایج تست‌ها اهمیت دارند.
بنابراین تصمیم درباره تعمیر، ادامه بهره‌برداری یا تعویض نباید تنها بر اساس یک نشانه منفرد گرفته شود.
تعمیر محفظه و تجهیزات جانبی ترانس خشک
در برخی پروژه‌ها مشکل اصلی سیمپیچ نیست و محفظه یا تجهیزات جانبی آسیب دیده‌اند.
این عملیات میتواند شامل:
- تعمیر تابلو یا محفظه
- اصلاح پوشش
- تعمیر دریچه‌ها
- تعمیر محل نصب
- اصلاح مسیر تهویه
- تعمیر ترمینال
- تعویض فن
- تعمیر تجهیزات کنترل دما
باشد.
اگر بخش الکتریکی تجهیز سالم باشد، تعمیر همین قسمت‌ها میتواند از تعویض کامل ترانس جلوگیری کند؛ البته تصمیم نهایی باید بر اساس ارزیابی فنی باشد.
تعمیر ترانس خشک قدیمی
سن بالای تجهیز به‌تنهایی به معنی غیرقابل‌تعمیر بودن آن نیست.
یک ترانسفورماتور قدیمی ممکن است همچنان دارای هسته و سیمپیچ قابل استفاده باشد، در حالی که برخی قطعات جانبی یا عایق‌های آن نیازمند بازسازی هستند.
در این شرایط، ارزیابی وضعیت واقعی تجهیز اهمیت بیشتری از سن تقویمی آن دارد.
نتایج تست، سابقه بار، تعداد خرابی‌ها، وضعیت عایق و شرایط حرارتی باید در تصمیم‌گیری لحاظ شوند.
اگر خرابی‌ها متعدد و فرسودگی گسترده باشد، امکان بازسازی اساسی یا اورهال نیز بررسی میشود.
تعمیر یا اورهال ترانسفورماتور خشک؟
تعمیر معمولاً برای یک خرابی مشخص یا مجموعه‌ای محدود از مشکلات انجام میشود.
اورهال دامنه گسترده‌تری دارد و میتواند شامل بازسازی اساسی بخشهای مختلف تجهیز باشد.
به‌صورت ساده:
تعمیر = رفع خرابی مشخص
بازسازی = احیای بخشهای آسیب‌دیده و فرسوده
اورهال = بازسازی اساسی و گسترده تجهیز
اگر چند بخش ترانس خشک هم‌زمان دچار فرسودگی یا مشکل شده باشند، باید بررسی شود که آیا تعمیر موضعی از نظر اقتصادی و فنی منطقی است یا خیر.
در صورت نیاز، اورهال ترانسفورماتور میتواند به‌عنوان گزینه جایگزین تعمیر محدود بررسی شود.
هزینه تعمیر ترانسفورماتور خشک
قیمت تعمیر ترانس خشک به دلیل تفاوت زیاد ساختار و شدت خرابی تجهیزات، عدد ثابتی ندارد.
عوامل اصلی مؤثر بر هزینه عبارت‌اند از:
| عامل | تأثیر بر هزینه |
|---|---|
| توان ترانسفورماتور | تعیین‌کننده حجم و ابعاد عملیات |
| سطح ولتاژ | مؤثر بر طراحی و عایق‌بندی |
| نوع ترانس خشک | تفاوت در روش تعمیر |
| نوع سیمپیچ | مؤثر بر امکان تعمیر یا بازپیچی |
| شدت خرابی | تعیین‌کننده محدوده عملیات |
| وضعیت هسته | امکان استفاده مجدد یا نیاز به تعمیر |
| وضعیت عایق | ممکن است نیاز به بازسازی داشته باشد |
| قطعات یدکی | وابسته به نوع و سازنده |
| تست‌ها | بر اساس محدوده تعمیر |
| تعمیر محفظه | در صورت آسیب مکانیکی |
| تعمیر فن و کنترل | در ترانس‌های دارای خنک‌کاری اجباری |
| حمل تجهیز | در صورت نیاز به انتقال به کارگاه |
بنابراین اعلام قیمت قطعی بدون مشاهده پلاک، شرح خرابی و در بسیاری موارد بدون تست، قابل اتکا نیست.
برای استعلام اولیه، عکس پلاک + عکس ترانس + شرح خرابی + توان و ولتاژ را ارسال کنید.
تعمیر ترانسفورماتور خشک در محل یا کارگاه؟
محل تعمیر به نوع خرابی بستگی دارد.
برخی خدمات مانند:
- بازرسی
- عیبیابی اولیه
- برخی تست‌ها
- بررسی اتصالات
- سرویس
- تمیزکاری
- بررسی فن و سیستم کنترل
میتوانند در محل انجام شوند.
اما تعمیرات اساسی مانند:
- بازپیچی سیمپیچ
- بازسازی گسترده
- تعمیرات تخصصی عایق
- بازسازی هسته
- عملیات کارگاهی
معمولاً نیازمند انتقال تجهیز یا بخشهای آن به محیط مناسب کارگاهی هستند.
پیش از انتقال، محدوده تعمیر و تجهیزات موردنیاز بررسی میشود تا از جابه‌جایی غیرضروری جلوگیری شود.
چرا تعمیر ترانس خشک باید با عیبیابی شروع شود؟
یکی از پرهزینه‌ترین اشتباهات در تعمیر تجهیزات برقی، شروع عملیات بدون مشخص‌کردن علت خرابی است.
فرض کنید ترانسفورماتور داغ میشود.
اگر فقط سیمپیچ تعمیر شود اما علت واقعی مشکل، اضافه‌بار یا تهویه نامناسب باشد، خرابی میتواند دوباره اتفاق بیفتد.
یا اگر ترانس تریپ می‌کند و بدون بررسی علت، حفاظت تغییر داده شود، ممکن است یک عیب جدی پنهان شود.
به همین دلیل فرآیند تعمیر پارس ترانسفو با بررسی وضعیت تجهیز و تستهای موردنیاز شروع میشود.
در صورت نیاز، تست و عیبیابی ترانسفورماتور پیش از تعیین محدوده تعمیر انجام میشود.
کنترل کیفیت و تست نهایی
بعد از پایان تعمیر، صرفاً مونتاژ تجهیز کافی نیست.
باید مشخص شود عملیات انجام‌شده نتیجه مطلوب داشته است.
بسته به نوع تعمیر، موارد زیر بررسی می‌شوند:
- وضعیت ظاهری
- اتصالات
- عایق
- مقاومت سیمپیچ
- مقاومت عایقی
- نسبت تبدیل
- گروه برداری
- وضعیت سیمپیچ
- عملکرد فن‌ها
- تجهیزات حفاظتی
- عملکرد سیستم کنترل
- تستهای تخصصی موردنیاز
نتایج تست‌ها در گزارش فنی ثبت می‌شوند.
پارس ترانسفو در خدمات تعمیر ترانسفورماتور نیز فرآیند را از عیبیابی تا تست و تحویل گزارش فنی دنبال می‌کند و در پروژه‌های تعمیر، محدوده کار بر اساس وضعیت واقعی تجهیز تعیین میشود.
مزایای تعمیر و بازسازی ترانسفورماتور خشک
در شرایط مناسب، تعمیر میتواند مزایایی نسبت به تعویض کامل تجهیز داشته باشد:
- کاهش هزینه سرمایه‌ای
- استفاده مجدد از هسته و قطعات سالم
- حفظ ابعاد و محل نصب موجود
- کاهش تغییرات در تابلو و اتصالات
- امکان بازسازی سیمپیچ
- کاهش زمان تأمین در برخی پروژه‌ها
- افزایش عمر قابل استفاده تجهیز
البته تعمیر همیشه بهترین گزینه نیست.
اگر هزینه بازسازی بالا باشد یا قابلیت اطمینان تجهیز پس از تعمیر قابل قبول نباشد، تعویض میتواند منطقی‌تر باشد.
هدف کارشناسی باید انتخاب مناسب‌ترین راهکار فنی و اقتصادی باشد، نه الزاماً تعمیر یا الزاماً تعویض.
چه اطلاعاتی برای استعلام تعمیر ترانس خشک لازم است؟
برای بررسی اولیه بهتر است موارد زیر ارسال شود:
- عکس کامل ترانسفورماتور
- عکس پلاک مشخصات
- توان نامی
- ولتاژ اولیه و ثانویه
- تعداد فاز
- نوع ترانسفورماتور
- سازنده و مدل
- سال ساخت در صورت وجود
- شرح دقیق خرابی
- عکس محل آسیب
- نتایج تستهای قبلی
- سابقه تعمیرات
- شرایط بهره‌برداری و بار در صورت وجود اطلاعات
هرچه اطلاعات اولیه کامل‌تر باشد، ارزیابی و تعیین محدوده کار دقیق‌تر خواهد بود.
خدمات مرتبط با تعمیر ترانسفورماتور خشک
تعمیر ترانس خشک ممکن است با خدمات دیگری ارتباط داشته باشد.
تست و عیبیابی ترانسفورماتور
برای تشخیص وضعیت سیمپیچ، عایق و سایر پارامترهای الکتریکی و تعیین محدوده تعمیر.
تعمیر ترانسفورماتور
برای تعمیرات عمومی ترانسفورماتور شامل سیمپیچ، اتصالات، بوشینگ، تپ‌چنجر و سایر اجزا در تجهیزاتی که این قطعات را دارند.
اورهال ترانسفورماتور
برای بازسازی اساسی تجهیزاتی که فرسودگی یا خرابی آن‌ها از یک تعمیر محدود فراتر رفته است.
سرویس و نگهداری ترانسفورماتور
برای پایش دورهای، بررسی وضعیت تجهیز و شناسایی زودهنگام مشکلات.
بازرسی و کارشناسی ترانسفورماتور
برای ارزیابی وضعیت تجهیز پیش از خرید، فروش، تعمیر یا تصمیم‌گیری درباره تعویض.
چرا پارس ترانسفو برای تعمیر ترانس خشک؟
تعمیر ترانسفورماتور خشک باید بر اساس شرایط واقعی تجهیز انجام شود.
پارس ترانسفو فرآیند تعمیر را از بررسی و عیبیابی شروع می‌کند تا مشخص شود:
- مشکل دقیقاً چیست؟
- کدام بخش آسیب دیده؟
- آیا تعمیر امکان‌پذیر است؟
- آیا بازپیچی لازم است؟
- کدام قطعات قابل استفاده مجدد هستند؟
- آیا تعمیر از نظر اقتصادی منطقی است؟
- چه تستهایی پس از تعمیر لازم است؟
این رویکرد از انجام تعمیرات غیرضروری جلوگیری می‌کند و به مشتری اجازه می‌دهد بین تعمیر، بازسازی، اورهال یا تعویض تصمیم آگاهانه‌تری بگیرد.
پس از اجرای تعمیر نیز تستهای موردنیاز انجام شده و گزارش فنی اقدامات و نتایج تحویل میشود.
درخواست تعمیر ترانسفورماتور خشک
اگر ترانسفورماتور خشک شما دچار داغشدن، بوی سوختگی، صدای غیرعادی، تریپ حفاظتی، تخریب عایق، ترک رزین، مشکل سیمپیچ یا افت عملکرد شده است، قبل از تصمیم برای تعویض کامل، وضعیت تجهیز را بررسی کنید.
پارس ترانسفو پس از بررسی میتواند مناسب‌ترین مسیر را مشخص کند:
تعمیر محدود، بازسازی، تعمیر یا بازپیچی سیمپیچ، تعمیر تجهیزات جانبی، اورهال یا تعویض.
برای بررسی اولیه، اطلاعات زیر را ارسال کنید:
عکس پلاک ترانس + عکس تجهیز + توان و ولتاژ + شرح خرابی + نتایج تستهای قبلی در صورت وجود
درخواست تعمیر و کارشناسی ترانسفورماتور
اگر هنوز علت خرابی مشخص نیست، ابتدا از صفحه تست و عیبیابی ترانسفورماتور برای تعیین وضعیت تجهیز استفاده کنید.
دیدگاه‌ها
هنوز دیدگاهی ثبت نشده است. اولین دیدگاه را شما ثبت کنید.
