تپچنجر یکی از حساس‌ترین مجموعه‌های مکانیکی و الکتریکی در ترانسفورماتور است و خرابی آن میتواند مستقیماً روی تنظیم ولتاژ، عملکرد ترانسفورماتور و پایداری سیستم برق اثر بگذارد. گیرکردن مکانیزم، فرسودگی کنتاکتها، عدم تغییر صحیح پله، خطای سیستم کنترل یا ایجاد آثار حرارتی و الکتریکی از جمله مشکلاتی هستند که نباید بدون بررسی تخصصی نادیده گرفته شوند.
تعمیر تپچنجر ترانسفورماتور در پارس ترانسفو با بررسی نوع تجهیز، تحلیل علائم خرابی، تستهای موردنیاز و ارزیابی مکانیزم، کنتاکتها، سیستم کنترل و بخشهای مرتبط انجام میشود. بسته به شرایط، راهکار میتواند از تنظیم و سرویس ساده تا تعویض کنتاکتها، تعمیر مکانیزم، تعویض قطعات فرسوده یا تعمیرات اساسی‌تر متفاوت باشد.
اگر تپچنجر ترانسفورماتور شما درست عمل نمی‌کند، قبل از تغییرات مکرر پله یا راه‌اندازی مجدد بدون تشخیص، عکس پلاک و مشخصات تپچنجر را ارسال کنید تا وضعیت اولیه تجهیز بررسی شود.
تپچنجر ترانسفورماتور چیست؟
تپچنجر مجموعه‌ای است که امکان تغییر نسبت تبدیل ترانسفورماتور را از طریق انتخاب نقاط مختلف سیمپیچ فراهم میکند. این تغییر باعث تنظیم ولتاژ خروجی در محدوده طراحی‌شده ترانسفورماتور میشود.
تپ‌چنجرها به‌طور کلی در دو گروه اصلی قرار می‌گیرند:
- تپچنجر زیر بار یا On-Load Tap Changer (OLTC)
- تپچنجر بدون بار یا Off-Load Tap Changer
تفاوت این دو فقط در نام نیست؛ شرایط عملکرد، ساختار، مکانیزم، روش سرویس، الزامات ایمنی و روش عیبیابی آن‌ها متفاوت است.
در تپچنجر زیر بار، مجموعه باید بتواند در شرایط مشخص بهرهبرداری، عملیات تغییر تپ را بدون قطع بار انجام دهد. این مجموعه معمولاً شامل مکانیزم محرک، کنتاکتها، مقاومت‌های انتقالی یا اجزای مشابه متناسب با طراحی، سیستم کنترل و بخشهای مرتبط است.
در تپچنجر بدون بار، تغییر پله در شرایطی انجام میشود که تجهیز مطابق دستورالعمل سازنده از وضعیت بهرهبرداری مناسب خارج شده باشد.
بنابراین پیش از هر عملیات تعمیراتی، نوع تپچنجر و طراحی سازنده باید مشخص شود.
تعمیر تپچنجر شامل چه خدماتی است؟
تعمیر تپچنجر یک عملیات ثابت و یکسان برای تمام ترانسفورماتورها نیست. بر اساس نوع تجهیز و علت خرابی، ممکن است بخشی از خدمات زیر موردنیاز باشد:
- عیبیابی مکانیزم تپچنجر
- بررسی و تنظیم سیستم محرک
- بررسی موتور و گیربکس
- بررسی کنتاکتهای اصلی و انتقالی
- تعویض کنتاکتهای فرسوده
- بررسی مقاومت‌های انتقالی در مدل‌های مربوطه
- بررسی شفت‌ها و کوپلینگ‌ها
- بررسی محدودکننده‌های مکانیکی
- بررسی وضعیت انتخاب‌گر تپ
- بررسی دیورتر سوئیچ در OLTC
- کنترل سیستم فرمان
- بررسی رله‌ها و مدار کنترل
- بررسی روغن محفظه تپچنجر در مدل‌های روغنی
- رفع نشتی محفظه
- تعویض آب‌بندها و گسکت‌ها در صورت نیاز
- تنظیم موقعیت تپ
- تست عملکرد پس از تعمیر
- انجام تستهای الکتریکی مرتبط
- مستندسازی عملیات و نتایج آزمون‌ها
روش دقیق تعمیر پس از بررسی مشخصات تجهیز تعیین میشود.
چه زمانی تپچنجر نیاز به تعمیر دارد؟
گاهی خرابی تپچنجر با یک خطای واضح مشخص میشود و گاهی فقط از روی تغییر رفتار ترانسفورماتور قابل تشخیص است.
مهم‌ترین نشانه‌هایی که باید جدی گرفته شوند عبارت‌اند از:
تغییر نکردن تپ
اگر فرمان تغییر تپ صادر میشود اما موقعیت تپ تغییر نمی‌کند، باید سیستم کنترل، موتور، گیربکس، مکانیزم انتقال حرکت و بخش انتخاب‌کننده بررسی شوند.
این مشکل الزاماً به معنای خرابی کنتاکتها نیست و نباید بدون بررسی، قطعه‌ای تعویض شود.
گیرکردن مکانیزم
اگر مکانیزم در یک موقعیت متوقف شود یا هنگام تغییر پله حرکت ناقص داشته باشد، ادامه فرمان‌های متوالی میتواند وضعیت را پیچیده‌تر کند.
علت ممکن است مکانیکی، الکتریکی یا ناشی از تنظیم نامناسب باشد.
تغییر غیرعادی ولتاژ
اگر پس از تغییر تپ، ولتاژ مورد انتظار ایجاد نشود، احتمال دارد مشکل از انتخاب تپ، عملکرد مکانیزم، اتصال الکتریکی، مدار کنترل یا حتی بخش دیگری از ترانسفورماتور باشد.
بنابراین افت یا افزایش ولتاژ به‌تنهایی برای تشخیص خرابی تپچنجر کافی نیست.
صدای غیرعادی هنگام عملکرد
صدای مکانیکی غیرمعمول، ضربه، گیرکردن یا تغییر محسوس صدای مکانیزم میتواند نشانه وجود مشکل در موتور، گیربکس، شفت، کوپلینگ یا اجزای مکانیکی باشد.
جرقه یا آثار سوختگی
آثار حرارتی، سیاه‌شدن، ذوب‌شدگی، سوختگی یا نشانه‌های قوس الکتریکی در کنتاکتها از علائمی هستند که نیازمند بررسی جدی‌اند.
افزایش گازهای غیرعادی در روغن
در تپ‌چنجرهای روغنی، وضعیت روغن میتواند اطلاعات مهمی درباره عملکرد و شرایط کنتاکتها و بخش قطع و وصل ارائه کند. در صورت وجود نشانه‌های غیرعادی، آزمایش روغن و تفسیر نتایج میتواند بخشی از فرآیند تشخیص باشد.
تریپ یا عملکرد حفاظت
اگر هنگام تغییر تپ، حفاظت ترانسفورماتور یا مدار مربوطه عمل کند، علت باید مشخص شود. تکرار عملیات بدون پیدا کردن علت میتواند ریسک آسیب بیشتر را افزایش دهد.
خطای سیستم کنترل
نمایش خطا، عدم تطابق موقعیت واقعی و موقعیت نمایش‌داده‌شده، فرمان‌پذیر نبودن موتور یا عملکرد نامنظم کنترلر نیز میتواند نیازمند بررسی تپچنجر باشد.
مهم‌ترین خرابی‌های تپچنجر ترانسفورماتور
فرسودگی کنتاکتها
کنتاکتها هنگام عملیات تغییر تپ تحت تنش‌های الکتریکی و مکانیکی قرار می‌گیرند. میزان فرسودگی به طراحی، تعداد عملیات، شرایط بار و سایر عوامل بستگی دارد.
افزایش مقاومت تماس، آثار حرارتی، خوردگی، سوختگی یا تخریب سطح کنتاکت میتواند عملکرد تجهیز را تحت تأثیر قرار دهد.
در چنین شرایطی، کنتاکتها باید بررسی شوند و در صورت رسیدن به محدوده نامناسب، تعویض قطعه میتواند گزینه مناسب باشد.
خرابی مکانیزم محرک
موتور، گیربکس، شفت، کوپلینگ و اجزای انتقال حرکت باید بتوانند فرمان تغییر تپ را به‌صورت صحیح اجرا کنند.
مشکل در هرکدام از این اجزا ممکن است باعث شود تپچنجر در یک موقعیت متوقف شود یا حرکت کامل انجام نشود.
خرابی موتور
سوختگی موتور، عملکرد نامنظم، افزایش جریان یا عدم شروع حرکت میتواند به دلایل مختلفی ایجاد شود. مدار فرمان و حفاظت موتور نیز باید هم‌زمان بررسی شوند.
خرابی گیربکس
فرسودگی چرخ‌دنده‌ها، روانکاری نامناسب، گیرکردن مکانیکی یا آسیب سایر اجزای انتقال قدرت میتواند باعث عملکرد نامناسب شود.
خرابی انتخاب‌گر تپ
انتخاب‌گر باید موقعیت موردنظر را به‌درستی انتخاب کند. هرگونه مشکل در مکانیزم یا کنتاکتهای آن میتواند باعث عدم تطابق بین موقعیت فرمان و وضعیت واقعی شود.
خرابی دیورتر سوئیچ
در بسیاری از OLTCها، دیورتر سوئیچ بخش مهمی از فرآیند انتقال جریان بین تپ‌هاست. خرابی آن میتواند با آثار حرارتی، الکتریکی یا مشکلات عملکردی همراه باشد.
تشخیص و تعمیر این بخش به طراحی سازنده و ساختار دقیق تپچنجر وابسته است.
خرابی مقاومت انتقالی
در برخی طراحی‌ها، مقاومت‌های انتقالی نقش مهمی در محدودکردن جریان و کنترل شرایط گذار هنگام تغییر تپ دارند. آسیب این اجزا میتواند عملکرد تپچنجر را مختل کند و باید متناسب با طراحی تجهیز بررسی شود.
خرابی سیستم کنترل
کنترلر، رله‌ها، سنسورها، سیم‌کشی، مدار فرمان و تجهیزات مرتبط نیز ممکن است منشأ مشکل باشند.
به همین دلیل، در تعمیر تپچنجر نباید تمام مشکلات به قسمت مکانیکی نسبت داده شوند.
تفاوت تعمیر تپچنجر زیر بار و بدون بار
تپچنجر زیر بار OLTC
تپچنجر زیر بار برای تغییر تپ در شرایط بهرهبرداری طراحی شده است و معمولاً ساختار پیچیده‌تری دارد.
در تعمیر OLTC ممکن است موارد زیر بررسی شوند:
- مکانیزم محرک
- موتور
- گیربکس
- انتخاب‌گر
- دیورتر سوئیچ
- کنتاکتهای اصلی
- کنتاکتهای انتقالی
- مقاومت‌های انتقالی
- سیستم کنترل
- روغن محفظه
- آب‌بندی
- نشانگر موقعیت
بسته به نوع و مدل، ممکن است روش بازکردن، بازرسی و تست کاملاً متفاوت باشد.
تپچنجر بدون بار
تپچنجر بدون بار معمولاً ساختار ساده‌تری دارد، اما این به معنای بی‌اهمیت بودن تعمیر آن نیست.
خرابی کنتاکت، اتصال نامناسب، مشکل مکانیکی یا انتخاب نادرست موقعیت میتواند بر عملکرد ترانسفورماتور اثر بگذارد.
در این نوع تپچنجر نیز قبل از هرگونه تغییر وضعیت باید الزامات ایمنی و دستورالعمل سازنده رعایت شود.
فرآیند تعمیر تپچنجر ترانسفورماتور
یک تعمیر اصولی از تعویض قطعه شروع نمی‌شود؛ ابتدا باید مشخص شود مشکل دقیقاً کجاست.
۱. دریافت مشخصات تجهیز
در مرحله اول اطلاعات زیر دریافت میشود:
- ظرفیت ترانسفورماتور
- ولتاژ اولیه و ثانویه
- نوع ترانسفورماتور
- سازنده
- مدل
- نوع تپچنجر
- تعداد پلهها
- محدوده تغییر تپ
- نوع کنترل
- شرح خرابی
- آخرین وضعیت عملکرد
- سوابق تعمیرات
عکس پلاک ترانسفورماتور و پلاک خود تپچنجر میتواند برای شناسایی دقیق تجهیز بسیار مفید باشد.
۲. بررسی سوابق عملکرد
تعداد و الگوی تغییر تپ، خطاهای ثبت‌شده، آخرین سرویس، وضعیت بار و نتایج تستهای قبلی بررسی می‌شوند.
اگر سیستم کنترل دارای لاگ خطا باشد، اطلاعات آن میتواند در عیبیابی بسیار مفید باشد.
۳. بازدید ظاهری
در بازدید اولیه مواردی مانند نشتی، وضعیت محفظه، موتور، گیربکس، سیم‌کشی، تابلو کنترل، نشانگر موقعیت و سایر متعلقات بررسی می‌شوند.
۴. عیبیابی الکتریکی و کنترلی
قبل از بازکردن بخشهای داخلی، سیستم فرمان و کنترل بررسی میشود تا مشخص شود آیا مشکل از مدار الکتریکی و کنترل است یا از مکانیزم داخلی.
۵. تستهای تشخیصی
بر اساس نوع خرابی، تستهای لازم انتخاب می‌شوند. ممکن است تست نسبت تبدیل، مقاومت سیمپیچ، بررسی عملکرد تپ‌ها یا آزمایش روغن موردنیاز باشد.
برای مشاهده جزئیات آزمونهای قابل انجام روی ترانسفورماتور، صفحه تست و عیبیابی ترانسفورماتور را ببینید.

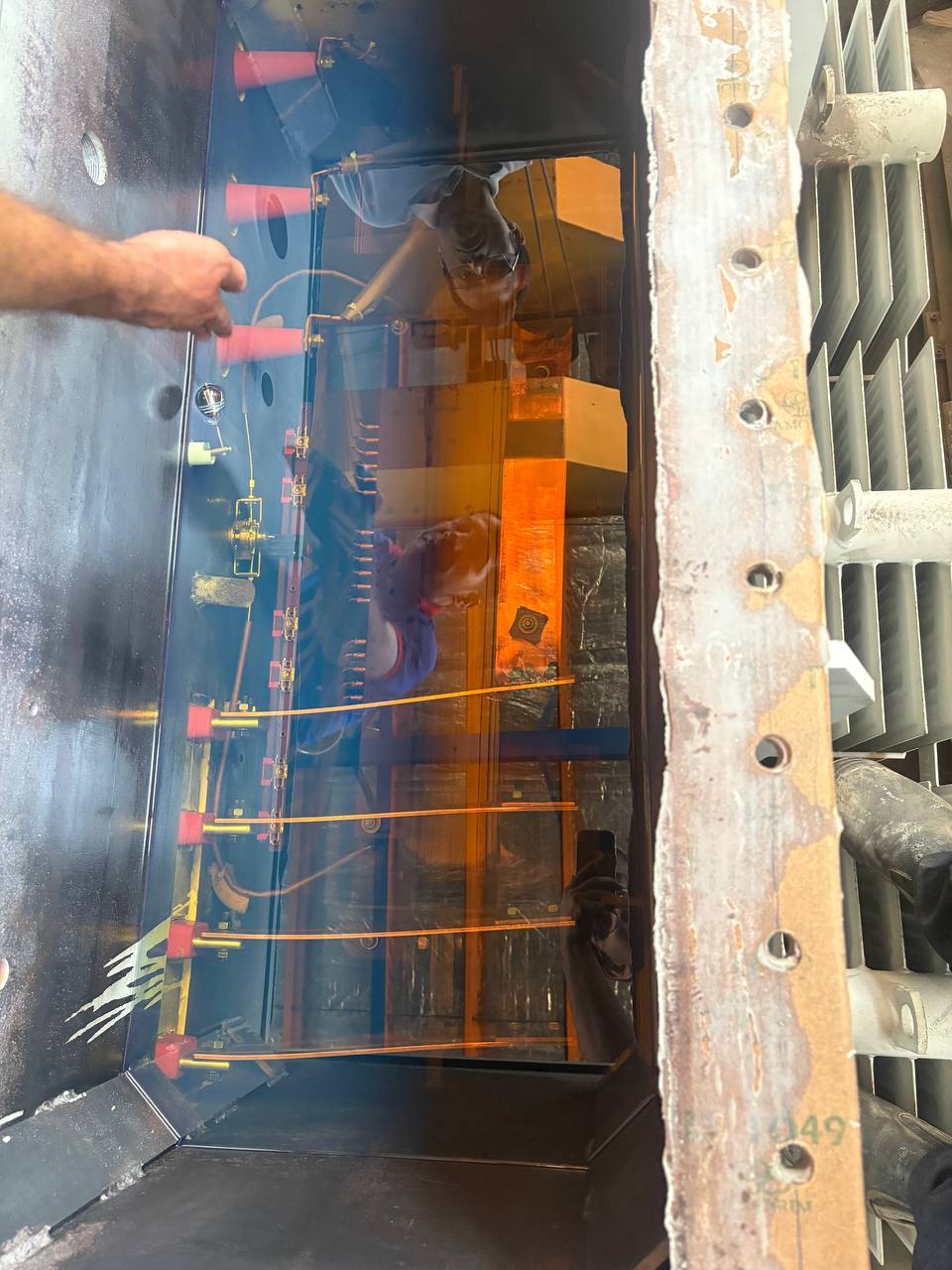

۶. بازکردن و بازرسی داخلی
اگر نتایج بررسی نشان دهد که خرابی داخلی تپچنجر محتمل است، بخش مربوطه با رعایت دستورالعمل سازنده باز و اجزای داخلی بررسی می‌شوند.
۷. تعیین روش تعمیر
پس از مشخصشدن خرابی، مشخص میشود که تعمیر شامل سرویس، تنظیم، تعمیر مکانیزم، تعویض کنتاکت یا تعویض سایر قطعات باشد.
۸. اجرای تعمیر
قطعات معیوب تعمیر یا تعویض می‌شوند و مکانیزم مطابق مشخصات تجهیز تنظیم میشود.
۹. مونتاژ و کنترل
پس از تعمیر، وضعیت اتصالات، آب‌بندی، موقعیت مکانیکی و عملکرد سیستم کنترل بررسی میشود.
۱۰. تست نهایی و تحویل
تستهای متناسب با عملیات انجامشده اجرا و نتایج در گزارش فنی ثبت می‌شوند.

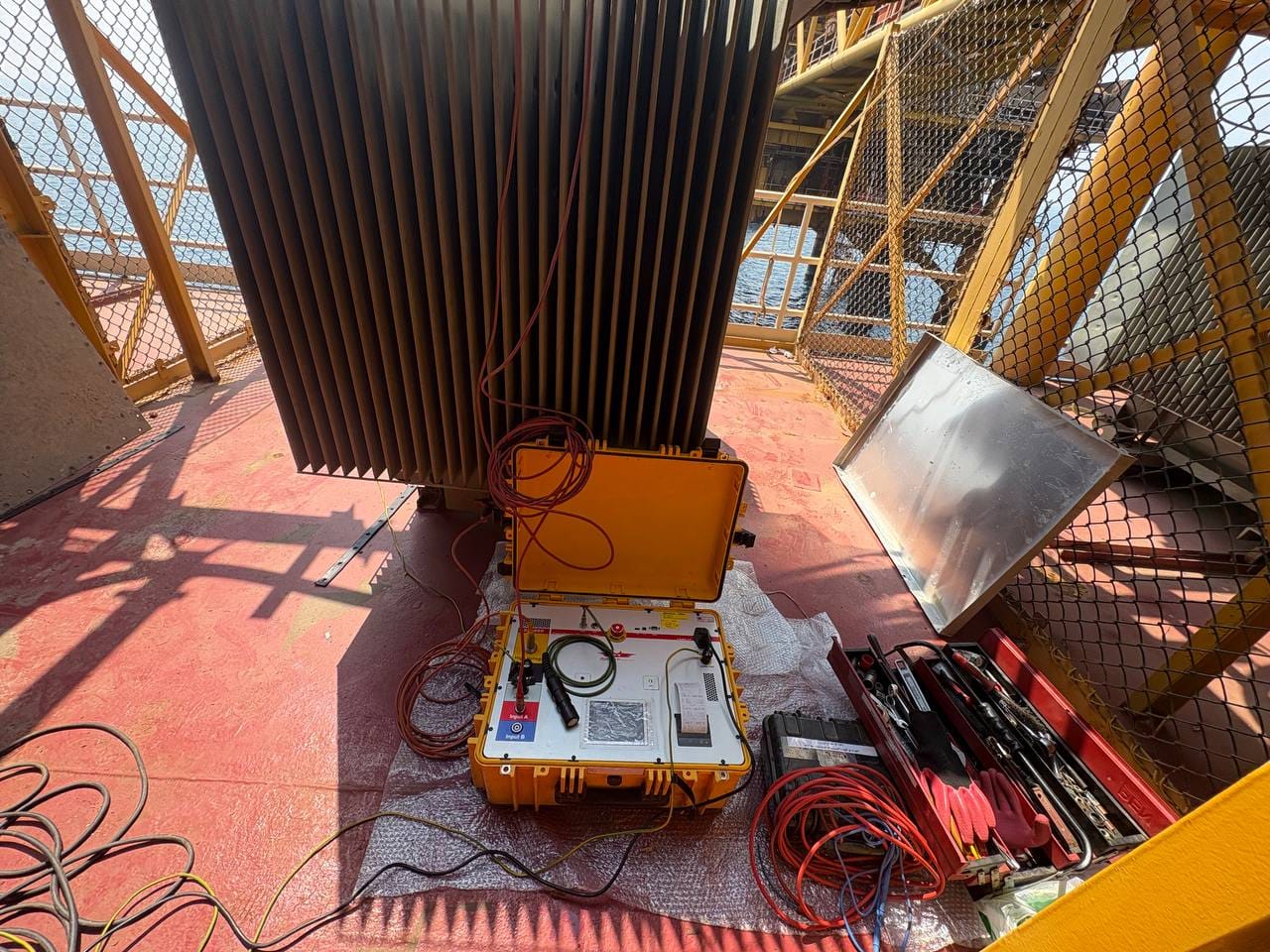

تست و عیبیابی تپچنجر
تشخیص دقیق خرابی تپچنجر معمولاً با یک تست منفرد امکان‌پذیر نیست. ترکیب تستها با اطلاعات بهرهبرداری و بازرسی مکانیکی، تصویر کامل‌تری ایجاد میکند.
تست نسبت تبدیل TTR
تست نسبت تبدیل برای بررسی نسبت واقعی سیم‌پیچ‌ها در موقعیت‌های مختلف تپ کاربرد دارد.
اگر نسبت اندازه‌گیری‌شده با مقدار مورد انتظار مطابقت نداشته باشد، باید وضعیت تپ، سیمپیچ، اتصالات و سایر عوامل بررسی شوند.
تست مقاومت سیمپیچ
اندازه‌گیری مقاومت سیمپیچ میتواند برای بررسی وضعیت مسیرهای جریان و برخی اتصالات مفید باشد.
در ارزیابی مشکلات مرتبط با تپ، مقایسه نتایج در موقعیت‌های مختلف نیز میتواند اطلاعات ارزشمندی فراهم کند.
تست مقاومت دینامیکی سیمپیچ و تپچنجر
در صورت وجود تجهیزات مناسب و متناسب با پروژه، تستهای دینامیکی میتوانند اطلاعات بیشتری درباره رفتار تپچنجر هنگام تغییر وضعیت ارائه دهند.
این آزمون‌ها به‌خصوص در بررسی برخی مشکلات کنتاکت و عملکرد گذار مفید هستند.
بررسی روغن تپچنجر
در OLTCهای دارای محفظه روغن مستقل، نمونه‌برداری و آزمایش روغن میتواند در تشخیص وضعیت داخلی کمک‌کننده باشد.
در صورت مشاهده گازها یا محصولات غیرعادی، نتایج باید در کنار سوابق عملکرد و سایر آزمون‌ها تفسیر شوند.
بررسی عملکرد مکانیزم
سرعت، ترتیب حرکت، موقعیت توقف، عملکرد موتور و هماهنگی مکانیزم با نشانگر موقعیت بررسی میشود.
بررسی سیستم کنترل
اگر فرمان از تابلو کنترل صادر میشود اما مکانیزم حرکت نمی‌کند، بررسی مدار فرمان و اجزای کنترلی قبل از بازکردن تپچنجر اهمیت دارد.
بررسی وضعیت کنتاکتها
کنتاکتها از نظر فرسودگی، سوختگی، خوردگی، تغییر شکل و کیفیت سطح تماس بررسی می‌شوند.
تعمیر یا تعویض قطعات تپچنجر؟
انتخاب بین تعمیر و تعویض باید بر اساس وضعیت واقعی قطعه انجام شود.
| وضعیت قطعه | اقدام احتمالی |
|---|---|
| آلودگی یا نیاز به سرویس | تمیزکاری و سرویس |
| تنظیم نامناسب مکانیزم | تنظیم و کالیبراسیون |
| فرسودگی محدود کنتاکت | سرویس یا اصلاح، در صورت مجاز بودن طبق طراحی |
| سوختگی یا خوردگی شدید کنتاکت | تعویض |
| خرابی موتور | تعمیر یا تعویض موتور |
| آسیب گیربکس | تعمیر یا تعویض اجزای آسیب‌دیده |
| خرابی سیم‌کشی یا مدار کنترل | تعمیر مدار یا تعویض قطعه |
| آسیب جدی دیورتر سوئیچ | تعمیر اساسی یا تعویض قطعات |
| فرسودگی گسترده مجموعه | بررسی بازسازی یا تعویض مجموعه |
قطعات تپچنجر نباید صرفاً بر اساس ظاهر تعویض شوند. از طرف دیگر، استفاده مجدد از قطعه‌ای که از نظر عملکردی در شرایط نامناسب قرار دارد نیز میتواند باعث تکرار خرابی شود.
بنابراین تصمیم نهایی باید پس از بازرسی و با توجه به دستورالعمل سازنده و شرایط تجهیز اتخاذ شود.
چه زمانی تعویض تپچنجر بهتر از تعمیر آن است؟
در برخی شرایط، تعمیر یک مجموعه فرسوده ممکن است از نظر اقتصادی یا فنی بهترین گزینه نباشد.
تعویض میتواند زمانی مطرح شود که:
- قطعه اصلی آسیب جدی دیده باشد
- قطعات یدکی مناسب در دسترس نباشد
- فرسودگی مجموعه گسترده باشد
- تعمیر قطعه قابلیت اطمینان کافی ایجاد نکند
- طراحی قدیمی و تأمین قطعات آن دشوار باشد
- هزینه تعمیر به بخش قابل‌توجهی از هزینه جایگزینی برسد
- سابقه خرابی تکرارشونده وجود داشته باشد
این تصمیم باید با توجه به شرایط واقعی تجهیز گرفته شود و نمی‌توان یک نسبت ثابت را برای همه پروژه‌ها به‌عنوان معیار قطعی تعیین کرد.
در صورت وجود خرابی‌های متعدد در خود ترانسفورماتور، ممکن است به‌جای تعمیر تپچنجر به‌تنهایی، تعمیر ترانسفورماتور یا اورهال ترانسفورماتور نیز بررسی شود.
تعمیر تپچنجر در محل یا کارگاه؟
بسته به نوع عملیات، هر دو روش ممکن است قابل اجرا باشند.
تعمیرات قابل انجام در محل
در شرایط مناسب، مواردی مانند:
- بررسی سیستم کنترل
- بررسی موتور
- بررسی اتصالات
- تنظیم مکانیزم
- برخی عملیات سرویس
- بررسی نشتی
- انجام بخشی از تستها
میتوانند در محل انجام شوند.
چه زمانی کارگاه مناسبتر است؟
اگر تپچنجر نیاز به بازشدن کامل، تعویض قطعات داخلی، تعمیر گسترده مکانیزم یا عملیات تخصصی داشته باشد، انتقال بخش مربوطه یا تجهیز به کارگاه میتواند گزینه مناسب‌تری باشد.
انتخاب بین تعمیر در محل و کارگاه به نوع تپچنجر، ظرفیت ترانسفورماتور، ساختار تجهیز، امکانات موجود و میزان خرابی بستگی دارد.
روغن تپچنجر چه اهمیتی دارد؟
در تپ‌چنجرهای دارای محفظه روغن، روغن علاوه بر نقش عایقی، در فرآیند خاموش‌کردن قوس‌های ایجادشده هنگام عملیات قطع و وصل نیز اهمیت دارد.
با افزایش تعداد عملیات، شرایط کنتاکتها و کیفیت روغن میتواند تغییر کند. وجود رطوبت، ذرات یا محصولات حاصل از عملکرد کنتاکتها میتواند شرایط روغن را نامناسب کند.
بنابراین در صورت مشاهده علائم مشکوک، وضعیت روغن باید بررسی شود.
در صورت تأیید نیاز به عملیات روی روغن، تصفیه روغن ترانسفورماتور میتواند به‌عنوان خدمت مکمل مورد بررسی قرار گیرد.
نکته مهم این است که تصفیه روغن جایگزین تعمیر یک کنتاکت سوخته یا مکانیزم معیوب نیست. ابتدا علت خرابی باید مشخص شود.
تعمیر تپچنجر چه ارتباطی با خود ترانسفورماتور دارد؟
تپچنجر یک مجموعه مستقل از نظر عملکرد است، اما مستقیماً با سیمپیچ تنظیم‌کننده ترانسفورماتور در ارتباط است.
به همین دلیل، مشاهده یک مشکل در تپچنجر لزوماً به معنای خرابی خود تپچنجر نیست.
برای مثال، اگر نسبت تبدیل در یک موقعیت تپ غیرعادی باشد، ممکن است منشأ مشکل در اتصال سیمپیچ، مسیر جریان، کنتاکت یا مکانیزم انتخاب تپ باشد.
به همین دلیل، در پروژه‌های پیچیده بهتر است تپچنجر جدا از وضعیت کلی ترانسفورماتور بررسی نشود.
اگر تستها نشانه مشکل در سیمپیچ باشند، خدمات بازسازی و تعمیر سیمپیچ ترانسفورماتور نیز باید در ارزیابی فنی در نظر گرفته شود.
کنترل کیفیت پس از تعمیر
تعمیر تپچنجر زمانی قابل قبول است که عملکرد مکانیکی و الکتریکی آن پس از تعمیر بررسی شود.
بسته به نوع تعمیر، کنترل کیفیت میتواند شامل موارد زیر باشد:
- کنترل موقعیت‌های تپ
- بررسی عملکرد موتور
- کنترل حرکت مکانیزم
- بررسی نشانگر موقعیت
- کنترل مدار فرمان
- بررسی اینترلاک‌ها
- تست نسبت تبدیل
- تست مقاومت سیمپیچ
- بررسی وضعیت روغن
- کنترل آب‌بندی
- بررسی نشتی
- تستهای تکمیلی متناسب با تجهیز
هدف این تستها فقط اثبات حرکت مکانیزم نیست؛ باید مشخص شود که عملکرد تپچنجر با عملکرد الکتریکی ترانسفورماتور نیز هماهنگ است.
در صورت نیاز، نتایج تستهای انجامشده در قالب گزارش فنی مستند ارائه می‌شوند.
هزینه تعمیر تپچنجر ترانسفورماتور
اعلام یک قیمت ثابت برای تعمیر تپچنجر بدون دانستن نوع و وضعیت تجهیز قابل اتکا نیست.
هزینه نهایی به مجموعه‌ای از عوامل بستگی دارد:
- نوع تپچنجر
- OLTC یا Off-Load بودن
- برند و مدل
- ظرفیت ترانسفورماتور
- تعداد پلهها
- ساختار مکانیزم
- میزان فرسودگی کنتاکتها
- وضعیت موتور و گیربکس
- وضعیت دیورتر سوئیچ
- وضعیت انتخاب‌گر
- قطعات موردنیاز
- وضعیت روغن
- نیاز به تعویض گسکت و آب‌بندی
- تعداد تستها
- تعمیر در محل یا کارگاه
- نیاز به حمل
- میزان بازکردن مجموعه
- فوریت عملیات
برای مثال، تنظیم یک مکانیزم با تعویض مجموعه کنتاکتها یا تعمیر اساسی دیورتر سوئیچ از نظر زمان و هزینه قابل مقایسه نیست.
بنابراین پیشنهاد حرفه‌ای این است که ابتدا مشخصات تجهیز و شرح خرابی بررسی شود و سپس محدوده کار و هزینه برآورد شود.
برای استعلام، عکس پلاک ترانسفورماتور و تپچنجر، مدل تجهیز و شرح مشکل را ارسال کنید.
چه اطلاعاتی برای استعلام سریع لازم است؟
برای بررسی اولیه، ارسال اطلاعات زیر میتواند زمان کارشناسی را کاهش دهد:
- عکس پلاک ترانسفورماتور
- عکس پلاک تپچنجر
- برند و مدل OLTC یا Off-Load
- ظرفیت ترانسفورماتور
- ولتاژ اولیه و ثانویه
- تعداد پلهها
- محدوده تنظیم تپ
- شرح دقیق خرابی
- آخرین موقعیت تپ
- نوع خطای مشاهده‌شده
- گزارش عملکرد سیستم کنترل
- نتایج تستهای قبلی
- سوابق تعمیر یا سرویس
- تصاویر موتور، گیربکس و محفظه تپچنجر در صورت امکان
اگر کد مدل تپچنجر روی پلاک مشخص باشد، شناسایی ساختار و قطعات موردنیاز نیز ساده‌تر میشود.
مزایای تعمیر تخصصی تپچنجر
جلوگیری از تعویض غیرضروری مجموعه
گاهی یک خرابی محدود در یک جزء باعث اختلال کل تپچنجر میشود. تشخیص دقیق میتواند مشخص کند که آیا تعمیر موضعی کافی است یا تعویض مجموعه لازم است.
کاهش ریسک خرابی مجدد
بررسی علت اصلی خرابی، به‌جای تعویض صرف یک قطعه، میتواند احتمال تکرار مشکل را کاهش دهد.
حفظ عملکرد تنظیم ولتاژ
تپچنجر مستقیماً با تنظیم نسبت تبدیل ارتباط دارد. عملکرد صحیح آن برای بهرهبرداری مناسب از ترانسفورماتور اهمیت دارد.
مستندسازی تعمیر
ثبت قطعات تعویض‌شده، تنظیمات، تستها و نتایج نهایی برای سوابق نگهداری تجهیز مفید است.
تصمیم‌گیری اقتصادی بهتر
پس از بررسی، می‌توان بین تعمیر، تعویض قطعه، بازسازی مجموعه یا در صورت نیاز اورهال گسترده‌تر تصمیم گرفت.
تعمیر تپچنجر در پروژه‌های تعمیر ترانسفورماتور
تپچنجر ممکن است به‌عنوان بخشی از یک پروژه بزرگ‌تر تعمیر ترانسفورماتور بررسی شود.
اگر ترانسفورماتور علاوه بر مشکل تپچنجر دارای مواردی مانند:
- افت مقاومت عایقی
- خرابی سیمپیچ
- مشکل بوشینگ
- نشتی روغن
- افزایش دما
- افت کیفیت روغن
- مشکل سیستم خنک‌کاری
باشد، تعمیر تپچنجر به‌تنهایی راهکار کاملی نخواهد بود.
در چنین شرایطی، ارزیابی کلی تجهیز و در صورت نیاز اورهال ترانسفورماتور منطقی‌تر است.
ارتباط تعمیر تپچنجر با نگهداری پیشگیرانه
بسیاری از مشکلات تپچنجر زمانی آشکار می‌شوند که تجهیز دیگر عملکرد صحیحی ندارد. سرویس دوره‌ای میتواند به شناسایی فرسودگی و تغییرات عملکرد پیش از خرابی جدی کمک کند.
در برنامه نگهداری، بسته به نوع تجهیز و شرایط بهرهبرداری، موارد زیر میتوانند بررسی شوند:
- تعداد عملیات تغییر تپ
- عملکرد مکانیزم
- وضعیت موتور
- گیربکس و انتقال حرکت
- کنتاکتها
- وضعیت روغن
- سیستم کنترل
- نشتی
- موقعیت واقعی و نمایش داده‌شده
- نتایج تستهای الکتریکی
برای برنامه‌ریزی این فعالیت‌ها می‌توانید از سرویس و نگهداری ترانسفورماتور استفاده کنید.
چرا پارس ترانسفو؟
تعمیر تپچنجر باید توسط تیمی انجام شود که مشکل آن را در ارتباط با کل ترانسفورماتور ببیند، نه صرفاً به‌عنوان یک مجموعه مکانیکی مستقل.
رویکرد پارس ترانسفو بر عیبیابی، تست، تعیین محدوده تعمیر و سپس اجرای عملیات استوار است. بسته به پروژه، بررسی میتواند از سیستم کنترل و مکانیزم شروع شود و تا کنتاکتها، روغن، نسبت تبدیل و سایر بخشهای مرتبط ادامه پیدا کند.
در پروژه‌هایی که خرابی تپچنجر بخشی از یک مشکل بزرگ‌تر است، وضعیت کلی ترانسفورماتور نیز ارزیابی میشود تا تعمیر انجامشده با شرایط واقعی تجهیز سازگار باشد.
همچنین پس از تعمیر، تستهای متناسب با عملیات انجامشده برای کنترل عملکرد مجموعه در نظر گرفته می‌شوند.
برای تصمیم‌گیری درباره تعمیر یا تعویض نیز می‌توانید از بازرسی و کارشناسی ترانسفورماتور کمک بگیرید.
تعمیر تپچنجر چه زمانی باید فوری انجام شود؟
اگر یکی از شرایط زیر مشاهده شده است، بهتر است بررسی فنی به تعویق نیفتد:
- تپچنجر فرمان را اجرا نمی‌کند
- موقعیت نمایش‌داده‌شده با موقعیت واقعی مطابقت ندارد
- هنگام تغییر تپ صدای غیرعادی ایجاد میشود
- موتور یا گیربکس گیر میکند
- آثار سوختگی یا جرقه مشاهده میشود
- روغن محفظه تپچنجر غیرعادی شده است
- نشتی روغن وجود دارد
- حفاظت هنگام تغییر تپ عمل میکند
- ولتاژ پس از تغییر تپ مطابق انتظار تغییر نمی‌کند
- تپچنجر در یک موقعیت متوقف شده است
- خطای مکرر سیستم کنترل مشاهده میشود
در این شرایط، تغییر مکرر وضعیت تپ یا تلاش برای راه‌اندازی مجدد بدون مشخصشدن علت خرابی میتواند مناسب نباشد.
درخواست کارشناسی و استعلام تعمیر تپچنجر
اگر تپچنجر ترانسفورماتور شما دچار خرابی، گیرکردن، عملکرد نامنظم، خطای کنترل یا فرسودگی کنتاکت شده است، لازم نیست از ابتدا برای تعویض کل مجموعه تصمیم بگیرید.
عکس پلاک ترانسفورماتور، پلاک تپچنجر و شرح خرابی را ارسال کنید.
پس از بررسی اطلاعات، مشخص میشود که آیا تجهیز به:
- تنظیم و سرویس
- تعمیر مکانیزم
- تعمیر یا تعویض کنتاکت
- تعمیر سیستم کنترل
- تعویض قطعات
- تعمیر اساسی
- یا بررسی جامع‌تر ترانسفورماتور
نیاز دارد.
برای درخواست بازدید، کارشناسی و استعلام هزینه تعمیر تپچنجر با کارشناسان پارس ترانسفو تماس بگیرید.
هدف تعمیر، صرفاً حرکت‌کردن دوباره تپچنجر نیست؛ هدف این است که علت خرابی مشخص شود، تعمیر مناسب انجام گیرد و عملکرد مجموعه پس از تعمیر با تست و کنترل فنی بررسی شود.
دیدگاه‌ها
هنوز دیدگاهی ثبت نشده است. اولین دیدگاه را شما ثبت کنید.
