بازرسی و کارشناسی ترانسفورماتور وضعیت واقعی تجهیز را پیش از خرید، تعمیر یا ادامه بهره‌برداری با تست مشخص می‌کند و مبنای تصمیم تعمیر یا تعویض است. هماهنگی بازدید: ۰۹۱۷۱۱۰۶۵۴۱.
خرید یک ترانسفورماتور دست‌دوم، تصمیم برای تعمیر یک تجهیز قدیمی یا ادامه بهره‌برداری از ترانسفورماتوری که علائم خرابی دارد، بدون شناخت وضعیت واقعی آن می‌تواند هزینه قابل‌توجهی ایجاد کند. ظاهر مناسب تجهیز لزوماً به معنای سلامت هسته، سیم‌پیچ، عایق، روغن یا تجهیزات جانبی نیست.
بازرسی و کارشناسی ترانسفورماتور برای همین مرحله از تصمیم‌گیری انجام می‌شود: بررسی وضعیت واقعی تجهیز، شناسایی ایرادات قابل مشاهده و قابل اندازه‌گیری، تحلیل نتایج تست‌ها و ارائه یک تصویر فنی قابل استفاده برای تصمیم‌گیری.
پارس ترانسفو در فرآیند کارشناسی، صرفاً به بررسی ظاهری اکتفا نمی‌کند. بسته به هدف پروژه، وضعیت پلاک و سوابق تجهیز، تانک و متعلقات، بوشینگ‌ها، سیستم خنک‌کاری، تپ‌چنجر، روغن، سیم‌پیچ و عایق بررسی شده و در صورت نیاز تست‌های تخصصی انجام می‌شود.
خروجی کارشناسی باید برای مدیر فنی، مسئول نگهداری، مالک تجهیز یا خریدار قابل استفاده باشد؛ یعنی مشخص کند ترانسفورماتور در چه وضعیتی قرار دارد، چه ریسک‌هایی مشاهده شده، چه اقداماتی لازم است و تعمیر، اورهال یا تعویض تا چه اندازه منطقی به نظر می‌رسد.
بازرسی و کارشناسی ترانسفورماتور چیست؟
بازرسی ترانسفورماتور مجموعه‌ای از بررسی‌های ظاهری، مکانیکی، الکتریکی و در صورت نیاز آزمایشگاهی است که برای ارزیابی وضعیت فعلی تجهیز انجام می‌شود.
کارشناسی یک مرحله فراتر از مشاهده ظاهری است. در کارشناسی، اطلاعات جمع‌آوری‌شده تفسیر می‌شوند تا بتوان درباره وضعیت فنی و ریسک‌های تجهیز تصمیم‌گیری کرد.
برای مثال، وجود نشتی روغن به‌تنهایی فقط یک مشاهده است. اما در یک گزارش کارشناسی باید مشخص شود:
- نشتی در کدام قسمت ایجاد شده است؟
- شدت آن چقدر است؟
- آیا کاهش سطح روغن ایجاد کرده است؟
- آیا احتمال ورود رطوبت وجود دارد؟
- آیا رفع نشتی کافی است یا بخش دیگری نیز نیاز به بررسی دارد؟
- آیا این ایراد روی ارزش فنی تجهیز اثر می‌گذارد؟
همین تفاوت میان «بازدید» و «کارشناسی» اهمیت زیادی دارد.
در یک کارشناسی حرفه‌ای، هدف این نیست که برای هر ایراد کوچک یک تعمیر پیشنهاد شود؛ بلکه باید شدت، اهمیت و پیامد احتمالی هر یافته مشخص شود.
چه زمانی به کارشناسی ترانسفورماتور نیاز داریم؟
کارشناسی می‌تواند در موقعیت‌های مختلفی کاربرد داشته باشد و الزاماً فقط برای تجهیز خراب نیست.
قبل از خرید ترانسفورماتور دست‌دوم
خرید تجهیز دست‌دوم بدون بررسی فنی می‌تواند ریسک بالایی داشته باشد. ممکن است ظاهر ترانسفورماتور مناسب باشد، اما سابقه اضافه‌بار، تعمیر سیم‌پیچ، آسیب حرارتی، ضعف عایقی یا مشکلات روغن در آن وجود داشته باشد.
پیش از معامله می‌توان مشخصات پلاک، سوابق، وضعیت ظاهری، تست‌ها و در صورت امکان نمونه روغن و سایر داده‌های فنی را بررسی کرد.
هدف این نیست که صرفاً بگوییم «ترانس سالم است» یا «ترانس خراب است». هدف، مشخص‌کردن وضعیت واقعی و ریسک خرید است.
هنگام فروش ترانسفورماتور
فروشنده نیز ممکن است برای تعیین وضعیت فنی تجهیز و ارائه مستندات قابل اتکا به گزارش کارشناسی نیاز داشته باشد.
گزارش مستقل می‌تواند به خریدار نشان دهد که ارزیابی بر اساس اطلاعات فنی انجام شده است و از اختلاف نظرهای ناشی از قضاوت صرفاً ظاهری جلوگیری کند.
پس از خرابی یا حادثه
پس از اتصال کوتاه، اضافه‌بار شدید، آتش‌سوزی، صاعقه، جابه‌جایی یا سایر حوادث، مشخص‌کردن وضعیت تجهیز پیش از بازگشت به مدار اهمیت دارد.
در چنین شرایطی ممکن است نیاز باشد وضعیت سیم‌پیچ، عایق، روغن، بوشینگ و سایر اجزا بررسی شود.
قبل از تصمیم برای تعمیر یا اورهال
گاهی مشخص نیست که یک ترانسفورماتور فقط به تعمیر محدود نیاز دارد یا باید اورهال شود.
کارشناسی می‌تواند با جمع‌آوری داده‌های فنی، محدوده خرابی و وضعیت کلی تجهیز را مشخص کند.
در صورت نیاز، پس از کارشناسی می‌توان تعمیر ترانسفورماتور یا اورهال ترانسفورماتور را بررسی کرد.
قبل از تعویض تجهیز
تعویض ترانسفورماتور سرمایه‌گذاری قابل‌توجهی است. اگر مشخص نباشد تجهیز فعلی واقعاً غیرقابل‌استفاده یا غیراقتصادی است، ممکن است تعویض زودهنگام هزینه غیرضروری ایجاد کند.
از طرف دیگر، ادامه استفاده از یک تجهیز پرریسک نیز می‌تواند هزینه خرابی و توقف را افزایش دهد.
کارشناسی به ایجاد مبنای فنی برای این تصمیم کمک می‌کند.
برای برنامه‌ریزی نگهداری
گاهی تجهیز هنوز قابل بهره‌برداری است، اما نشانه‌هایی از فرسودگی دارد. در این حالت کارشناسی می‌تواند به تعیین اولویت اقدامات اصلاحی و برنامه نگهداری کمک کند.
بازرسی ترانسفورماتور شامل چه مواردی است؟
محدوده بازرسی به نوع تجهیز، هدف کارشناسی و شرایط پروژه بستگی دارد؛ اما معمولاً بخش‌های زیر مورد توجه قرار می‌گیرند.
بررسی مشخصات پلاک
در ابتدا اطلاعات اصلی تجهیز ثبت می‌شود:
- سازنده
- مدل
- شماره سریال
- توان نامی
- ولتاژ اولیه و ثانویه
- فرکانس
- گروه برداری
- نوع خنک‌کاری
- نوع عایق
- وزن
- سال ساخت در صورت وجود
این اطلاعات برای تطبیق نتایج تست و ارزیابی تجهیز اهمیت دارند.
بررسی وضعیت ظاهری
بدنه، تانک، رادیاتورها، کنسرواتور، شیرها، اتصالات، بوشینگ‌ها و سایر متعلقات از نظر آسیب ظاهری، خوردگی، نشتی، تغییر شکل و شرایط عمومی بررسی می‌شوند.
بررسی بوشینگ‌ها
بوشینگ از نقاط مهم در بازرسی ترانسفورماتور است.
ترک، شکستگی، آلودگی شدید، آثار تخلیه الکتریکی، نشانه‌های حرارتی و وضعیت اتصالات می‌توانند اطلاعات مهمی درباره شرایط تجهیز ارائه دهند.
در صورت نیاز، تست‌های الکتریکی بوشینگ نیز بررسی می‌شوند.
بررسی سیستم خنک‌کاری
در ترانسفورماتورهای روغنی، رادیاتورها، فن‌ها، پمپ‌ها، ترموستات‌ها و کنترل‌های مرتبط بررسی می‌شوند.
اگر سیستم خنک‌کاری عملکرد مناسبی نداشته باشد، دمای ترانسفورماتور ممکن است افزایش پیدا کند و شرایط عایقی تحت تأثیر قرار گیرد.
بررسی تپ‌چنجر
تپ‌چنجر می‌تواند یکی از بخش‌های حساس ترانسفورماتور باشد.
در بازرسی بسته به نوع تجهیز مواردی مانند:
- موقعیت تپ
- مکانیزم
- موتور
- گیربکس
- سیستم کنترل
- نشانه‌های فرسودگی
- نشتی
- وضعیت کنتاکت‌ها در صورت امکان بازرسی داخلی
بررسی می‌شوند.
در صورت وجود مشکل مشخص، تعمیر تپ‌چنجر ترانسفورماتور می‌تواند به‌عنوان مرحله بعدی مطرح شود.
بررسی تانک و آب‌بندی
نشتی روغن، خوردگی، جوش‌ها، فلنج‌ها، گسکت‌ها و آب‌بندی باید بررسی شوند.
وجود نشتی لزوماً به معنای خرابی اساسی نیست، اما محل و علت آن اهمیت دارد.
بررسی کنسرواتور و متعلقات
در ترانسفورماتورهای دارای کنسرواتور، سطح روغن، وضعیت متعلقات، مسیرهای ارتباطی و تجهیزات مربوط به انبساط روغن بررسی می‌شوند.
بررسی سیلیکاژل و تنفس تجهیز
در سیستم‌های دارای Breather، وضعیت سیلیکاژل و مسیر تنفس می‌تواند در ارزیابی شرایط رطوبتی تجهیز مهم باشد.
بررسی سوابق بهره‌برداری چه اهمیتی دارد؟
یکی از اشتباهات رایج در کارشناسی این است که فقط به وضعیت فعلی نگاه کنیم.
ترانسفورماتور یک تجهیز با سابقه بهره‌برداری است و شرایط گذشته آن می‌تواند در وضعیت فعلی اثرگذار باشد.
اطلاعاتی مانند موارد زیر مفید هستند:
- مدت زمان بهره‌برداری
- بار متوسط و حداکثر
- اضافه‌بارهای گذشته
- اتصال کوتاه
- تریپ‌های حفاظتی
- تعمیرات قبلی
- تعویض روغن
- تصفیه روغن
- تعمیر سیم‌پیچ
- تعویض بوشینگ
- تعمیر تپ‌چنجر
- نتایج تست‌های قبلی
- شرایط نگهداری
برای مثال، یک کاهش تدریجی مقاومت عایقی یا تغییر روند DGA می‌تواند در مقایسه با یک عدد منفرد اطلاعات بیشتری درباره وضعیت تجهیز ارائه دهد.
به همین دلیل، هرچه سوابق تست و تعمیرات کامل‌تر باشد، کارشناسی نیز می‌تواند دقیق‌تر انجام شود.

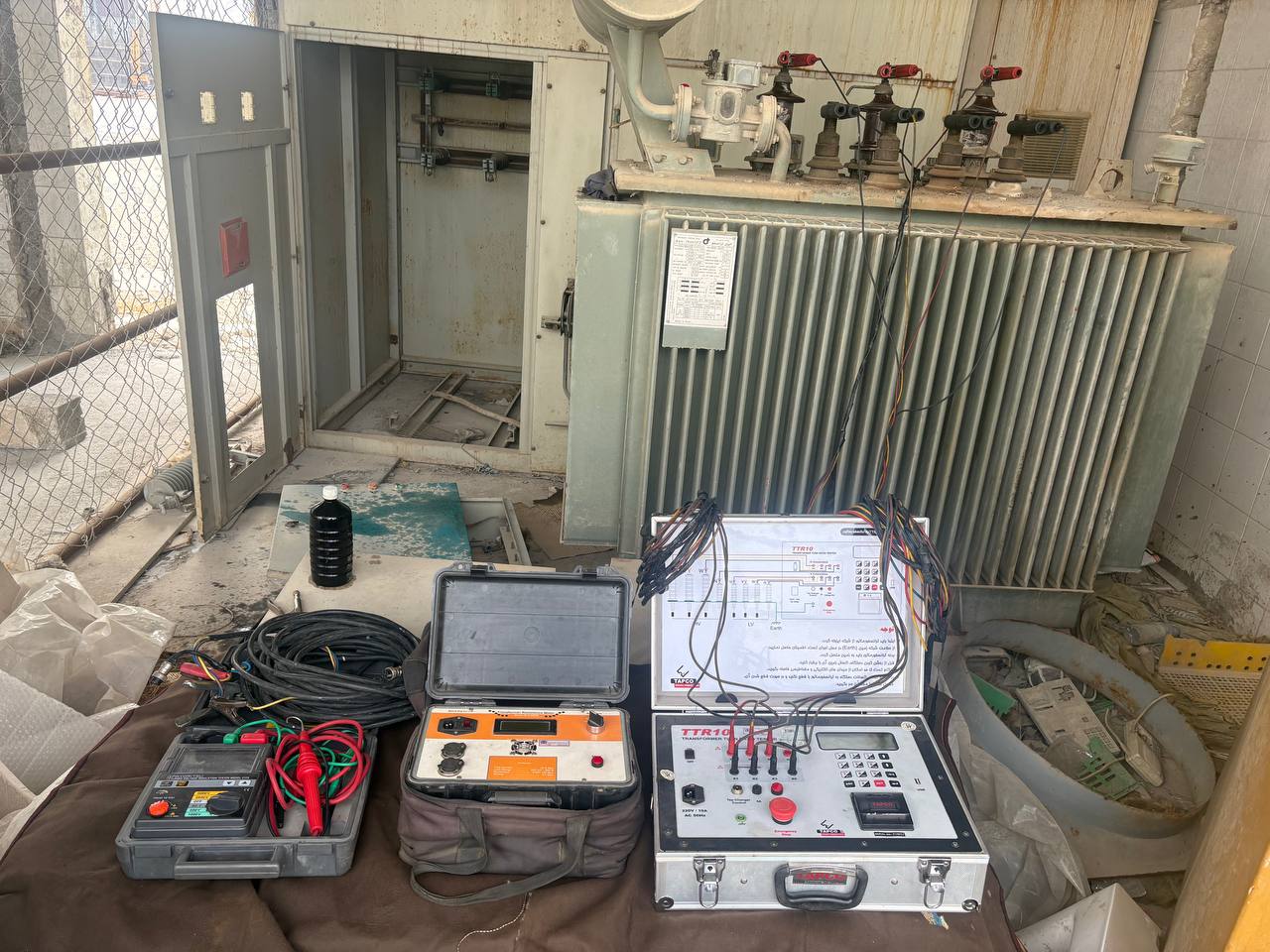

تست‌های تخصصی در کارشناسی ترانسفورماتور
بازرسی ظاهری برای بسیاری از ایرادات اولیه مفید است، اما نمی‌تواند وضعیت همه بخش‌های داخلی را مشخص کند.
در صورت نیاز، تست‌های تخصصی برای تکمیل ارزیابی انجام می‌شوند.
تست نسبت تبدیل TTR
تست نسبت تبدیل برای مقایسه نسبت واقعی سیم‌پیچ‌ها با مقدار مورد انتظار کاربرد دارد.
این آزمون می‌تواند در شناسایی برخی مشکلات سیم‌پیچ، اتصالات و تپ‌ها مفید باشد.
تست مقاومت سیم‌پیچ
اندازه‌گیری مقاومت سیم‌پیچ اطلاعاتی درباره مسیر جریان و وضعیت برخی اتصالات ارائه می‌دهد.
مقایسه نتایج فازها و در صورت وجود، نتایج قبلی تجهیز می‌تواند در تحلیل وضعیت کمک‌کننده باشد.
تست مقاومت عایقی
مقاومت عایقی برای بررسی وضعیت عایق بین سیم‌پیچ‌ها و زمین مورد استفاده قرار می‌گیرد.
رطوبت، آلودگی، فرسودگی و شرایط محیطی می‌توانند روی نتایج اثر داشته باشند؛ بنابراین نتیجه باید با توجه به شرایط تست تفسیر شود.
تست تانژانت دلتا
Tan Delta برای ارزیابی برخی ویژگی‌های سیستم عایقی کاربرد دارد و می‌تواند در کنار سایر نتایج برای بررسی وضعیت عایق استفاده شود.
تست تخلیه جزئی PD
تخلیه جزئی می‌تواند نشانه‌ای از ضعف موضعی سیستم عایقی باشد.
انجام و تفسیر این تست به نوع تجهیز، روش آزمون و شرایط پروژه وابسته است.
تست FRA
آنالیز پاسخ فرکانسی یا FRA می‌تواند برای بررسی تغییرات مکانیکی سیم‌پیچ و ساختار داخلی ترانسفورماتور مفید باشد.
این تست به‌خصوص در شرایطی مانند پس از اتصال کوتاه شدید یا جابه‌جایی تجهیز می‌تواند اطلاعات تکمیلی فراهم کند.
تست جریان بی‌باری و امپدانس اتصال کوتاه
این آزمون‌ها بسته به هدف کارشناسی می‌توانند برای بررسی برخی ویژگی‌های الکتریکی تجهیز مورد استفاده قرار گیرند.
آنالیز روغن و DGA
در ترانسفورماتورهای روغنی، آزمایش روغن بخش مهمی از ارزیابی وضعیت تجهیز است.
پارامترهایی مانند رطوبت، ولتاژ شکست، اسیدیته و سایر ویژگی‌های روغن می‌توانند درباره شرایط عایقی و وضعیت روغن اطلاعات بدهند.
DGA یا آنالیز گازهای محلول نیز می‌تواند برای شناسایی سرنخ‌های مربوط به عیوب حرارتی و الکتریکی داخلی استفاده شود.
برای انجام تست‌های تخصصی، خدمات تست و عیب‌یابی ترانسفورماتور در دسترس است.
آیا فقط با یک تست می‌توان سلامت ترانسفورماتور را مشخص کرد؟
خیر.
یکی از مهم‌ترین اصول کارشناسی این است که هیچ نتیجه منفردی نباید بدون درنظرگرفتن سایر اطلاعات، مبنای تصمیم قطعی قرار گیرد.
برای مثال:
- نتیجه DGA باید در کنار روند زمانی و شرایط بهره‌برداری تفسیر شود.
- مقاومت عایقی باید با شرایط دما و رطوبت و سوابق تجهیز بررسی شود.
- TTR باید با اطلاعات پلاک و وضعیت تپ مقایسه شود.
- FRA در صورت امکان با نتایج قبلی مقایسه می‌شود.
- وضعیت ظاهری باید با نتایج تست‌های الکتریکی تطبیق داده شود.
بنابراین ارزش کارشناسی در ترکیب داده‌ها و تفسیر آن‌ها است، نه صرفاً ارائه چند عدد آزمایشگاهی.

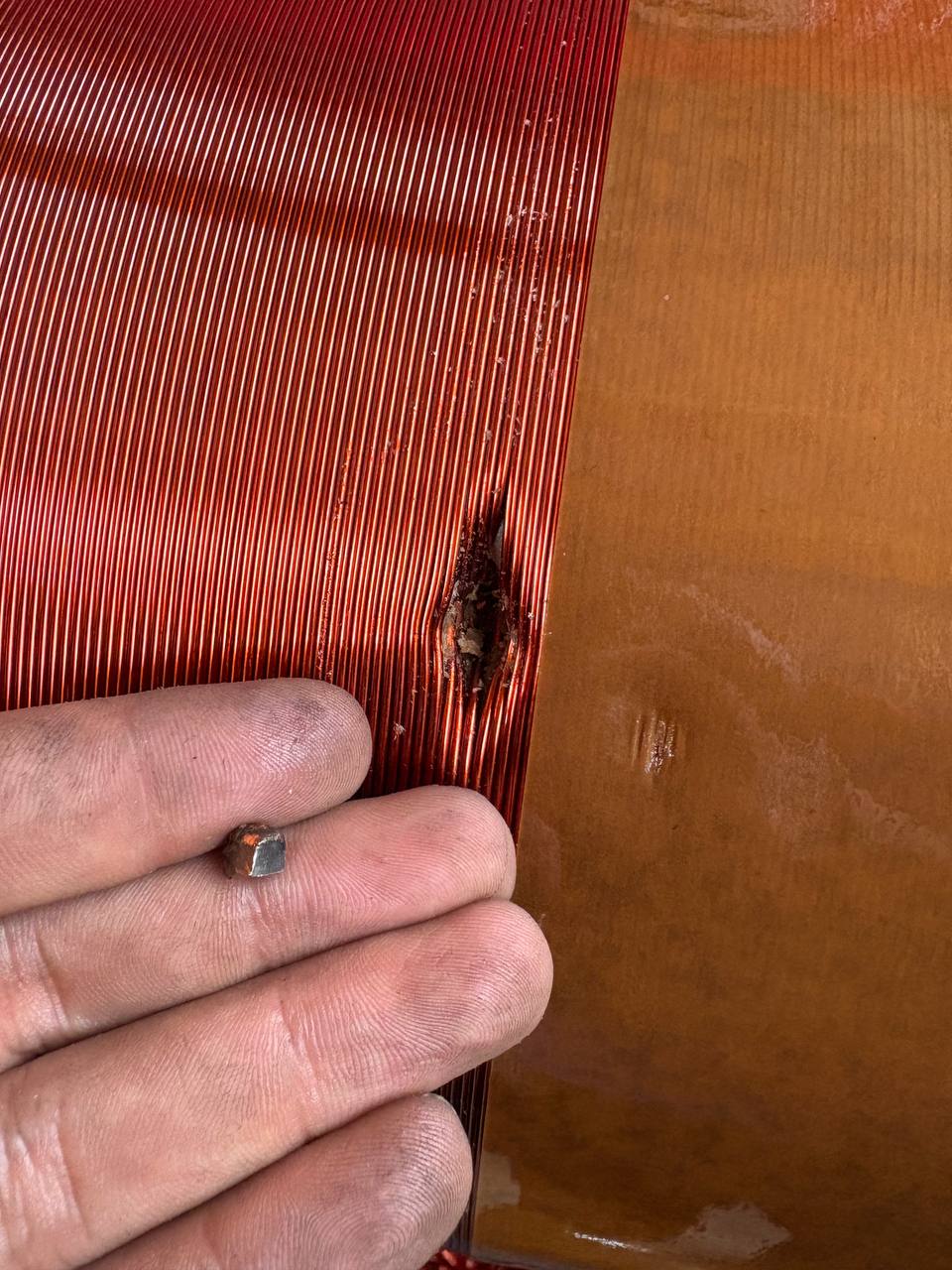

ارزیابی وضعیت سیم‌پیچ و هسته
سیم‌پیچ و هسته از مهم‌ترین بخش‌های داخلی ترانسفورماتور هستند، اما همه قسمت‌های آن‌ها با یک بازرسی ظاهری ساده قابل ارزیابی نیستند.
سیم‌پیچ
مواردی مانند:
- تغییر شکل
- آثار حرارتی
- تخریب عایق
- نشانه‌های اتصال کوتاه
- ضعف مکانیکی
- نتایج غیرعادی تست مقاومت
- انحراف در TTR
- تغییر در FRA
می‌توانند در ارزیابی وضعیت سیم‌پیچ مورد توجه قرار گیرند.
اگر شواهد آسیب جدی وجود داشته باشد، ممکن است نیاز به بازکردن تجهیز و بازرسی داخلی باشد.
هسته
در صورت امکان بازرسی داخلی، وضعیت هسته، اتصالات، عایق‌کاری و نشانه‌های حرارتی یا مکانیکی بررسی می‌شود.
آسیب هسته می‌تواند روی تصمیم تعمیر یا اورهال اثر قابل‌توجهی داشته باشد.
ارزیابی روغن ترانسفورماتور
روغن در ترانسفورماتورهای روغنی هم نقش عایقی دارد و هم در انتقال حرارت مؤثر است.
در کارشناسی، بسته به هدف پروژه ممکن است موارد زیر بررسی شوند:
- رنگ و ظاهر
- رطوبت
- ولتاژ شکست
- اسیدیته
- تانژانت دلتا
- گازهای محلول
- ذرات و آلودگی
- وضعیت پیرشدگی
اگر نتایج نشان دهد روغن نیاز به رسیدگی دارد، ممکن است فیلتراسیون، گاززدایی، احیا یا تعویض روغن مطرح شود.
در چنین شرایطی، تصفیه و احیای روغن ترانسفورماتور می‌تواند به‌عنوان اقدام مکمل بررسی شود.
نکته مهم این است که ضعف روغن همیشه علت اصلی خرابی نیست. اگر DGA نشانه یک عیب داخلی باشد، صرفاً تصفیه روغن بدون بررسی علت تولید گازها ممکن است مسئله اصلی را حل نکند.
ارزیابی ریسک و عمر باقی‌مانده ترانسفورماتور
عمر تقویمی یک ترانسفورماتور به‌تنهایی برای تعیین عمر واقعی آن کافی نیست.
دو ترانسفورماتور با سن یکسان ممکن است به دلیل تفاوت در:
- بارگذاری
- دما
- رطوبت
- کیفیت نگهداری
- تعداد حوادث
- کیفیت روغن
- وضعیت عایق
- تعداد تعمیرات
شرایط کاملاً متفاوتی داشته باشند.
به همین دلیل، ارزیابی عمر باقی‌مانده باید به‌عنوان یک برآورد مهندسی مبتنی بر داده‌های موجود در نظر گرفته شود، نه یک عدد قطعی.
در گزارش کارشناسی می‌توان وضعیت تجهیز را بر اساس شواهد موجود در دسته‌هایی مانند:
- مناسب برای ادامه بهره‌برداری
- نیازمند پایش و اقدام اصلاحی
- نیازمند تعمیر
- نیازمند بررسی برای اورهال
- پرریسک و نیازمند تصمیم درباره جایگزینی
قرار داد.
این طبقه‌بندی باید بر اساس نتایج واقعی پروژه تعیین شود.
کارشناسی ترانسفورماتور برای خرید و فروش
خرید ترانسفورماتور دست‌دوم یکی از مهم‌ترین کاربردهای کارشناسی فنی است.
خریدار معمولاً فقط به دنبال پاسخ یک سؤال نیست. چند موضوع هم‌زمان اهمیت دارد:
- آیا تجهیز مشخصات واقعی مورد نیاز را دارد؟
- آیا ظرفیت آن با بار موردنظر سازگار است؟
- وضعیت سیم‌پیچ چگونه است؟
- روغن چه وضعیتی دارد؟
- آیا تعمیر اساسی در گذشته انجام شده؟
- آیا نشانه‌ای از خرابی داخلی وجود دارد؟
- وضعیت بوشینگ و تپ‌چنجر چگونه است؟
- آیا تجهیز برای ادامه بهره‌برداری مناسب است؟
- هزینه تعمیرات احتمالی چقدر می‌تواند باشد؟
- قیمت پیشنهادی نسبت به وضعیت فنی منطقی است؟
کارشناسی پیش از معامله می‌تواند ریسک تصمیم‌گیری صرفاً بر اساس ظاهر یا اظهارات فروشنده را کاهش دهد.
در طرف مقابل، فروشنده نیز می‌تواند با ارائه گزارش فنی، وضعیت تجهیز را شفاف‌تر کند.
گزارش کارشناسی ترانسفورماتور شامل چه چیزهایی است؟
گزارش نهایی باید فراتر از چند عکس و چند عدد آزمایش باشد.
بسته به محدوده پروژه، گزارش می‌تواند شامل بخش‌های زیر باشد:
مشخصات تجهیز
- سازنده
- مدل
- شماره سریال
- ظرفیت
- ولتاژ
- سال ساخت
- نوع خنک‌کاری
- نوع تپ‌چنجر
سوابق
- سوابق تعمیر
- نتایج تست‌های قبلی
- سابقه حوادث
- اطلاعات بهره‌برداری در دسترس
وضعیت ظاهری
شرح وضعیت:
- تانک
- بوشینگ
- رادیاتور
- کنسرواتور
- تپ‌چنجر
- سیستم خنک‌کاری
- اتصالات
- تجهیزات حفاظتی
نتایج تست‌ها
مقادیر اندازه‌گیری‌شده همراه با تفسیر متناسب با هدف کارشناسی.
ایرادات مشاهده‌شده
ایرادات می‌توانند بر اساس اهمیت دسته‌بندی شوند تا مدیر فنی بداند کدام مورد باید در اولویت قرار گیرد.
پیشنهاد فنی
در صورت نیاز:
- ادامه بهره‌برداری با پایش
- تعمیر محدود
- انجام تست تکمیلی
- تصفیه یا تعویض روغن
- تعمیر تپ‌چنجر
- تعمیر سیم‌پیچ
- اورهال
- یا بررسی تعویض تجهیز
پیشنهاد فنی باید متناسب با شواهد موجود باشد و از توصیه‌های قطعی بدون داده کافی پرهیز شود.
تعمیر، اورهال یا تعویض؛ کارشناسی چه کمکی می‌کند؟
یکی از ارزشمندترین خروجی‌های کارشناسی، کمک به انتخاب بین این سه مسیر است.
| گزینه | چه زمانی می‌تواند مطرح باشد؟ |
|---|---|
| ادامه بهره‌برداری | وقتی نتایج بررسی وضعیت قابل‌قبول را نشان می‌دهند |
| تعمیر | وقتی خرابی مشخص و محدودی وجود دارد |
| اورهال | وقتی چند بخش تجهیز نیازمند بازسازی یا بررسی اساسی هستند |
| تعویض | وقتی آسیب گسترده، ریسک بالا یا غیراقتصادی‌بودن بازسازی مطرح باشد |
هیچ‌کدام از این گزینه‌ها را نمی‌توان بدون بررسی، بهترین راه‌حل همه تجهیزات دانست.
برای مثال، اگر یک بوشینگ معیوب باشد ولی هسته و سیم‌پیچ شرایط مناسبی داشته باشند، تعویض کل ترانسفورماتور ممکن است تصمیم مناسبی نباشد.
در مقابل، اگر چند بخش اصلی تجهیز هم‌زمان آسیب دیده باشند و هزینه بازسازی به هزینه جایگزینی نزدیک شود، تعویض می‌تواند گزینه قابل بررسی باشد.
چه زمانی بازرسی به اورهال منتهی می‌شود؟
در برخی پروژه‌ها، هدف اولیه فقط کارشناسی است اما نتایج نشان می‌دهند که تجهیز به بازسازی اساسی نیاز دارد.
نشانه‌هایی مانند:
- فرسودگی گسترده
- ضعف عایقی
- مشکلات متعدد روغن
- آسیب یا تغییر شکل سیم‌پیچ
- مشکلات مکرر تپ‌چنجر
- نشتی‌های متعدد
- فرسودگی تجهیزات جانبی
- سابقه خرابی‌های تکرارشونده
ممکن است بررسی اورهال را منطقی کند.
در این شرایط، خدمات اورهال ترانسفورماتور می‌تواند بر اساس نتایج کارشناسی برنامه‌ریزی شود.
فرآیند بازرسی و کارشناسی ترانسفورماتور
۱. تعیین هدف کارشناسی
ابتدا مشخص می‌شود چرا کارشناسی انجام می‌شود:
- خرید
- فروش
- بیمه
- حادثه
- تصمیم تعمیر
- تصمیم اورهال
- تصمیم تعویض
- ارزیابی دوره‌ای
- برنامه‌ریزی نگهداری
هدف پروژه روی محدوده بازرسی و تست‌ها اثر مستقیم دارد.
۲. دریافت اطلاعات اولیه
عکس پلاک، مشخصات فنی، سابقه تعمیرات و نتایج تست‌های قبلی دریافت می‌شوند.
۳. بررسی اسناد و سوابق
اطلاعات بهره‌برداری و تعمیرات برای ایجاد سابقه فنی تجهیز بررسی می‌شوند.
۴. بازدید میدانی
بازرسی ظاهری و مکانیکی بخش‌های اصلی انجام می‌شود.
۵. انتخاب تست‌های لازم
همه تست‌ها برای همه پروژه‌ها لازم نیستند. بر اساس هدف کارشناسی و یافته‌های اولیه، تست‌های مناسب انتخاب می‌شوند.
۶. نمونه‌برداری و آزمایش روغن
در صورت نیاز، نمونه روغن با روش مناسب برداشت و برای آزمایش‌های موردنظر ارسال می‌شود.
۷. تحلیل نتایج
نتایج تست‌ها در کنار وضعیت ظاهری، سوابق و شرایط بهره‌برداری تحلیل می‌شوند.
۸. تعیین سطح ریسک
یافته‌ها از نظر اهمیت فنی و فوریت اقدام ارزیابی می‌شوند.
۹. ارائه پیشنهاد
در صورت نیاز، گزینه‌های تعمیر، اورهال، پایش یا تعویض مقایسه می‌شوند.
۱۰. ارائه گزارش نهایی
گزارش کارشناسی شامل اطلاعات تجهیز، یافته‌ها، نتایج تست، تحلیل و توصیه‌های فنی ارائه می‌شود.
بازرسی قبل از خرید ترانسفورماتور دست‌دوم
اگر قصد خرید ترانسفورماتور دست‌دوم دارید، بهتر است قبل از نهایی‌شدن معامله، اطلاعات فنی تجهیز بررسی شود.
حداقل اطلاعات پیشنهادی عبارت‌اند از:
- عکس پلاک
- ظرفیت
- ولتاژ
- سازنده
- سال ساخت
- شماره سریال
- نوع تپ‌چنجر
- سابقه تعمیر
- نتایج تست‌های قبلی
- وضعیت روغن
- تصاویر بوشینگ‌ها
- تصاویر تانک و رادیاتورها
- تصاویر تجهیزات کنترلی
اگر تجهیز مدتی طولانی خارج از مدار بوده باشد، شرایط نگهداری آن نیز اهمیت پیدا می‌کند.
همچنین باید مشخص شود آیا ترانسفورماتور برای بار و شرایط کاری موردنظر مناسب است یا خیر.
صرف سالم‌بودن ظاهری به معنی مناسب‌بودن تجهیز برای خرید نیست.
بازرسی پس از حادثه
پس از اتصال کوتاه شدید، تریپ غیرعادی، آتش‌سوزی، صاعقه، جابه‌جایی یا سایر رخدادهای مهم، بازرسی می‌تواند برای تعیین وضعیت تجهیز ضروری باشد.
بسته به نوع حادثه، موارد زیر ممکن است اهمیت بیشتری پیدا کنند:
- تغییر شکل سیم‌پیچ
- آسیب عایقی
- تغییر در TTR
- تغییر مقاومت سیم‌پیچ
- تغییر پاسخ FRA
- تولید گازهای غیرعادی
- آسیب بوشینگ
- تغییر وضعیت اتصالات
- آسیب مکانیکی تانک
در این شرایط، مقایسه نتایج با داده‌های قبل از حادثه بسیار ارزشمند است.
کارشناسی برای بیمه و مستندسازی
پس از حادثه، بیمه یا مدیریت سازمان ممکن است به مستندات فنی درباره وضعیت تجهیز نیاز داشته باشد.
گزارش کارشناسی می‌تواند شامل شرح وضعیت مشاهده‌شده، تصاویر، نتایج تست‌ها و محدوده آسیب باشد.
محتوای دقیق گزارش باید بر اساس هدف و الزامات پروژه تعیین شود و هرگونه اظهارنظر درباره علت حادثه باید فقط بر اساس شواهد فنی قابل دفاع انجام شود.
بازرسی و نگهداری پیشگیرانه
کارشناسی یک اقدام یک‌باره نیست. برای تجهیزاتی که اهمیت بالایی دارند، پایش دوره‌ای می‌تواند اطلاعات ارزشمندی درباره روند تغییر وضعیت فراهم کند.
برای مثال، مقایسه دوره‌ای:
- نتایج DGA
- مقاومت عایقی
- نسبت تبدیل
- مقاومت سیم‌پیچ
- وضعیت روغن
- دمای کاری
- تعداد عملیات تپ‌چنجر
می‌تواند به تشخیص تغییرات کمک کند.
برای برنامه منظم‌تر، سرویس و نگهداری ترانسفورماتور می‌تواند مکمل کارشناسی باشد.
هزینه بازرسی و کارشناسی ترانسفورماتور
قیمت کارشناسی به یک عامل محدود نیست و بدون تعیین محدوده کار نمی‌توان عدد قابل اتکایی ارائه کرد.
عوامل مهم مؤثر بر هزینه عبارت‌اند از:
- نوع ترانسفورماتور
- ظرفیت
- ابعاد و ساختار تجهیز
- هدف کارشناسی
- تعداد تجهیزات
- محل و شرایط بازدید
- دسترسی به تجهیز
- نیاز به تست‌های الکتریکی
- نیاز به آزمایش روغن
- نیاز به DGA
- نیاز به تست‌های تخصصی مانند FRA یا PD
- میزان جزئیات گزارش
- نیاز به کارشناسی پس از حادثه
- فوریت پروژه
- نیاز به تجهیزات یا حمل تخصصی
برای مثال، کارشناسی یک تجهیز با بازدید ظاهری و بررسی اسناد با کارشناسی یک ترانسفورماتور دست‌دوم همراه با مجموعه تست‌های الکتریکی و آزمایش روغن، از نظر زمان و هزینه یکسان نیست.
به همین دلیل، ابتدا محدوده کارشناسی مشخص و سپس هزینه اعلام می‌شود.
خروجی کارشناسی چه ارزشی برای مدیر فنی دارد؟
مدیر فنی معمولاً به دنبال یک گزارش طولانی نیست؛ به دنبال اطلاعاتی است که بتواند بر اساس آن تصمیم بگیرد.
یک گزارش کاربردی باید به سؤالات زیر پاسخ دهد:
وضعیت فعلی تجهیز چیست؟
مهم‌ترین ایرادات کدام‌اند؟
کدام ایراد فوری است؟
کدام ایراد را می‌توان پایش کرد؟
چه تست تکمیلی لازم است؟
آیا تعمیر منطقی است؟
آیا اورهال باید بررسی شود؟
آیا تعویض تجهیز اقتصادی‌تر است؟
ریسک ادامه بهره‌برداری چیست؟
این نوع خروجی برای واحدهای فنی، نگهداری و تعمیرات و مدیریت دارایی بسیار کاربردی‌تر از یک گزارش صرفاً توصیفی است.
چرا کارشناسی را قبل از تعمیر انجام دهیم؟
وقتی تجهیز خراب است، طبیعی است که اولین واکنش تعمیر باشد. اما تعمیر بدون تشخیص می‌تواند باعث شود:
- قطعه‌ای که عامل اصلی خرابی نیست تعویض شود
- علت ریشه‌ای باقی بماند
- خرابی دوباره تکرار شود
- هزینه تعمیر افزایش پیدا کند
- تصمیم بین تعمیر و تعویض اشتباه گرفته شود
به همین دلیل، در پروژه‌هایی که علت خرابی روشن نیست، بهتر است ابتدا تست و عیب‌یابی ترانسفورماتور انجام شود.
نتیجه تست‌ها سپس می‌تواند مبنای برنامه تعمیر قرار گیرد.
چرا پارس ترانسفو؟
پارس ترانسفو خدمات بازرسی و کارشناسی را در ارتباط با مجموعه خدمات فنی ترانسفورماتور ارائه می‌کند؛ یعنی نتیجه کارشناسی می‌تواند مستقیماً به تصمیم بعدی مانند تست تکمیلی، تعمیر، اورهال، روغن یا نگهداری متصل شود.
در فرآیند کارشناسی، تمرکز روی جمع‌آوری شواهد فنی، تحلیل نتایج و ارائه پیشنهاد قابل استفاده برای تصمیم‌گیری است.
بسته به پروژه، خروجی می‌تواند شامل شناسنامه فنی تجهیز، وضعیت ظاهری، نتایج تست‌ها، ارزیابی ریسک و پیشنهاد اقدام باشد.
اگر نتیجه کارشناسی نشان دهد تجهیز نیازمند تعمیر است، مسیر تعمیر ترانسفورماتور قابل بررسی خواهد بود. اگر وضعیت کلی تجهیز نیازمند بازسازی اساسی باشد، اورهال ترانسفورماتور می‌تواند گزینه بعدی باشد.
این رویکرد کمک می‌کند تصمیم تعمیر یا تعویض بر اساس وضعیت واقعی تجهیز گرفته شود، نه صرفاً سن، ظاهر یا قیمت اولیه.
برای کارشناسی ترانسفورماتور چه اطلاعاتی ارسال کنیم؟
برای شروع بررسی اولیه، بهتر است این اطلاعات را ارسال کنید:
- عکس واضح پلاک ترانسفورماتور
- ظرفیت نامی
- ولتاژ اولیه و ثانویه
- برند و مدل
- سال ساخت در صورت وجود
- نوع خنک‌کاری
- نوع تپ‌چنجر
- شرح هدف کارشناسی
- شرح خرابی در صورت وجود
- سوابق تعمیرات
- آخرین نتایج تست
- عکس‌های وضعیت ظاهری تجهیز
- نتایج آزمایش روغن در صورت وجود
اگر هدف خرید ترانسفورماتور دست‌دوم است، قیمت پیشنهادی فروشنده و مشخصات بار موردنظر نیز می‌توانند برای ارزیابی اقتصادی مفید باشند.
درخواست بازرسی و کارشناسی ترانسفورماتور
اگر قصد خرید ترانسفورماتور دست‌دوم دارید، درباره تعمیر یا تعویض تجهیز فعلی تصمیم می‌گیرید، پس از یک حادثه نیاز به ارزیابی دارید یا می‌خواهید وضعیت فنی یک تجهیز قدیمی را مستند کنید، کارشناسی را قبل از تصمیم نهایی انجام دهید.
برای شروع، عکس پلاک ترانسفورماتور، تصاویر تجهیز، مشخصات فنی و هدف کارشناسی را ارسال کنید.
پس از بررسی اطلاعات اولیه، محدوده مناسب بازرسی و تست مشخص می‌شود و در صورت نیاز برای بازدید و کارشناسی هماهنگی انجام خواهد شد.
درخواست کارشناسی، بازدید فنی و استعلام هزینه را با پارس ترانسفو مطرح کنید تا وضعیت واقعی تجهیز، ریسک‌های قابل شناسایی و مسیر مناسب اقدام بر اساس داده‌های فنی بررسی شود.
