اورهال ترانسفورماتور یعنی بازسازی اساسی کل تجهیز — هسته، سیم‌پیچ، عایق، مخزن و متعلقات — برای ترانس‌هایی که عمر کرده‌اند یا مکرر خطا می‌دهند. مشاوره اورهال: ۰۹۱۷۱۱۰۶۵۴۱.
وقتی یک ترانسفورماتور سال‌ها تحت بار کار کرده، چند بار دچار خطا شده یا نتایج تست‌های آن از وضعیت مطلوب فاصله گرفته است، همیشه تعویض کامل تنها راه‌حل نیست. در بسیاری از پروژه‌ها می‌توان با اورهال ترانسفورماتور، وضعیت بخش‌های اصلی تجهیز را به‌صورت سیستماتیک بررسی کرد، قطعات معیوب یا فرسوده را تعمیر یا تعویض کرد و پس از انجام تست‌های لازم، تجهیز را برای ادامه بهره‌برداری آماده کرد.
اورهال با یک تعمیر ساده تفاوت دارد. در تعمیر محدود، تمرکز معمولاً روی یک عیب مشخص است؛ اما در اورهال، وضعیت مجموعه تجهیز شامل هسته، سیم‌پیچ، عایق‌ها، مخزن، بوشینگ‌ها، تپ‌چنجر، سیستم خنک‌کاری، روغن و متعلقات بررسی می‌شود. دامنه واقعی عملیات نیز بر اساس نتایج بازرسی و تست تعیین می‌شود، نه یک فهرست ثابت از قبل تعیین‌شده.
پارس ترانسفو خدمات اورهال و بازسازی ترانسفورماتورهای قدرت و توزیع را با رویکرد مبتنی بر عیب‌یابی، تعمیر، تست و مستندسازی فنی انجام می‌دهد. اگر ترانسفورماتور شما دچار فرسودگی، خطاهای تکرارشونده، افزایش دما، نشتی، مشکل عایقی یا افت پارامترهای آزمون شده است، مشخصات پلاک و شرح وضعیت تجهیز را ارسال کنید تا مسیر مناسب تعمیر، اورهال یا بررسی بیشتر مشخص شود.
مشاهده خدمات تعمیر و اورهال ترانسفورماتور
اورهال ترانسفورماتور چیست؟
اورهال یا بازسازی اساسی ترانسفورماتور مجموعه‌ای از عملیات فنی برای ارزیابی، بازکردن، بازرسی، تعمیر، تعویض قطعات فرسوده، بازسازی عایق و بخش‌های مکانیکی، خشک‌سازی و در صورت نیاز تصفیه یا تعویض روغن و انجام تست‌های نهایی است.
در ترانسفورماتورهای روغنی، بسته به شرایط تجهیز ممکن است عملیات شامل تخلیه روغن، بازکردن مخزن، خارج‌کردن اکتیوپارت، بررسی هسته و سیم‌پیچ، خشک‌سازی، تعویض عایق‌ها و گسکت‌ها، تعمیر مخزن و رادیاتورها، سرویس تپ‌چنجر، کنترل بوشینگ‌ها، وکیوم و روغن‌گیری مجدد باشد.
البته اورهال الزاماً به معنی تعویض تمام قطعات نیست. اگر یک قطعه وضعیت مناسبی داشته باشد و نتایج بازرسی و تست سلامت آن را تأیید کند، تعویض آن لزوماً توجیه فنی یا اقتصادی ندارد. هدف اورهال، بازگرداندن تجهیز به وضعیت مناسب بهره‌برداری با انجام عملیات موردنیاز است، نه افزایش مصنوعی حجم کار.
برای تصمیم‌گیری اولیه درباره وضعیت تجهیز، بازرسی و کارشناسی ترانسفورماتور می‌تواند مبنای مناسبی برای تعیین مسیر تعمیر، اورهال یا تعویض باشد.
انواع اورهال ترانسفورماتور
اورهال ترانسفورماتور بسته به عمق عملیات به دو سطح تقسیم می‌شود. سطح اول بدون بازکردن مخزن و در محل انجام می‌شود و سطح دوم نیاز به بازکردن تجهیز و انتقال به کارگاه دارد.
نگهداری پیشگیرانه و سرویس دوره‌ای
این سطح شامل اقداماتی است که بدون بازکردن مخزن و معمولاً در محل بهره‌برداری انجام می‌شوند:
- بازرسی چشمی بدنه، بوشینگ‌ها، اتصالات و آثار نشتی یا خوردگی
- کنترل سطح روغن از روی گیج و بررسی وضعیت سیلیکاژل رطوبت‌گیر
- تخلیه لجن و آب احتمالی از شیر تحتانی مخزن و کنسرواتور
- تزریق روغن جبرانی در صورت افت سطح
- بررسی شیرها، واشرها، پیچ و مهره‌ها و آب‌بندی‌های قابل دسترس
- کنترل سیستم ارتینگ حفاظتی و عملیاتی
- بازرسی و نظافت رادیاتورها، فن‌ها و مسیر گردش هوا
- بررسی عملکرد رله بوخهلتس، ترمومتر و سایر تجهیزات حفاظتی و آلارم
- اندازه‌گیری مقاومت عایقی و نمونه‌برداری روغن برای آزمایش
این اقدامات برای حفظ وضعیت تجهیز انجام می‌شوند و اگر نتایج آن‌ها از محدوده قابل‌قبول خارج شود، سطح بعدی مطرح می‌شود.
تعمیر اساسی و بازسازی کامل
وقتی بازدیدها یا تست‌ها نشان دهند مشکل عمیق‌تر از سرویس سطحی است، تجهیز برای بازسازی اساسی باز می‌شود:
- انجام تست‌های اولیه الکتریکی و دی‌الکتریک پیش از دمونتاژ
- تخلیه روغن، بازکردن مخزن و خارج‌کردن اکتیوپارت
- بازرسی و تعمیر هسته، سیم‌پیچ و تپ‌چنجر
- سرویس کنسرواتور، رادیاتورها، بوشینگ‌ها و عایق‌ها
- لجن‌زدایی، شست‌وشو و رنگ‌آمیزی بدنه و مخزن
- تست و سرویس تجهیزات حفاظتی، نشانگرها و سیستم‌های کنترلی
- تصفیه یا تعویض روغن، خشک‌سازی کامل و وکیوم
- مونتاژ مجدد، روغن‌گیری و انجام تست‌های نهایی الکتریکی و دی‌الکتریک
تشخیص اینکه تجهیز به کدام سطح نیاز دارد، بر اساس نتایج بازدید و تست تعیین می‌شود، نه حدس یا برنامه ثابت.
چه زمانی به اورهال ترانسفورماتور نیاز داریم؟
سن ترانسفورماتور به‌تنهایی معیار کافی برای تصمیم‌گیری نیست. یک تجهیز با کارکرد طولانی ممکن است با نگهداری مناسب همچنان وضعیت قابل‌قبولی داشته باشد و در مقابل، یک ترانسفورماتور کم‌سن نیز ممکن است به دلیل اضافه‌بار، اتصال کوتاه، رطوبت، نقص عایقی یا شرایط نامناسب بهره‌برداری دچار آسیب جدی شده باشد.
با این حال، موارد زیر می‌توانند نشانه‌ای برای انجام بررسی تخصصی و احتمال نیاز به اورهال باشند:
- خطا یا تریپ‌های تکرارشونده بدون علت مشخص
- افزایش غیرعادی دمای روغن یا سیم‌پیچ
- نشتی روغن از مخزن، رادیاتور، فلنج‌ها یا آب‌بندی‌ها
- افت محسوس کیفیت روغن و نتایج نامطلوب آزمایش‌های روغن
- کاهش مقاومت عایقی یا تغییرات غیرعادی در پارامترهای عایقی
- نتایج مشکوک در FRA یا سایر آزمون‌های تشخیصی
- آثار حرارتی، سوختگی یا تخلیه الکتریکی در بخش‌های داخلی
- تغییر شکل یا آسیب مکانیکی سیم‌پیچ
- فرسودگی گسکت‌ها و آب‌بندی‌های متعدد
- خرابی یا فرسودگی تپ‌چنجر
- مشکلات مکرر سیستم خنک‌کاری
- نیاز به بازسازی تجهیز پس از یک حادثه الکتریکی
- خرید ترانسفورماتور دست‌دوم با وضعیت فنی نامشخص
- نیاز به افزایش اطمینان تجهیز پیش از بهره‌برداری در شرایط حساس‌تر
اگر یکی از این نشانه‌ها وجود دارد، بهتر است قبل از تصمیم درباره بازکردن کامل تجهیز، وضعیت آن با تست‌های مناسب بررسی شود.
خرابی‌ها و مشکلاتی که در اورهال بررسی می‌شوند
اورهال ترانسفورماتور یک عملیات چندبخشی است و ممکن است قسمت‌های مختلفی از تجهیز نیاز به بررسی داشته باشند.
آسیب یا فرسودگی سیم‌پیچ
سیم‌پیچ یا بوبین یکی از حساس‌ترین بخش‌های ترانسفورماتور است. اتصال کوتاه، نیروهای مکانیکی ناشی از خطا، افزایش دما، فرسودگی عایق و شرایط نامناسب بهره‌برداری می‌توانند باعث تغییر شکل، سوختگی یا آسیب عایقی سیم‌پیچ شوند.
پس از بازکردن تجهیز، وضعیت سیم‌پیچ از نظر آثار حرارتی، تغییر شکل، شل‌شدگی، وضعیت عایق‌ها و اتصالات بررسی می‌شود. بسته به میزان آسیب، ممکن است تعمیر محدود، بازسازی بخشی از بوبین یا بازپیچی کامل موردنیاز باشد.
برای پروژه‌هایی که آسیب سیم‌پیچ بخش اصلی خرابی است، بازپیچی و تعمیر سیم‌پیچ ترانسفورماتور نیز قابل بررسی است.
مشکلات هسته ترانسفورماتور
هسته باید از نظر آثار گرم‌شدگی، آسیب مکانیکی، شل‌شدگی، تغییر وضعیت ورق‌ها و وضعیت عایق بین بخش‌های مختلف بررسی شود. نوع اقدام به شدت آسیب و ساختار هسته بستگی دارد.
اگر آسیب هسته گسترده باشد، تصمیم درباره ادامه بازسازی باید با توجه به امکان تعمیر، هزینه، ریسک و وضعیت سایر اجزای تجهیز گرفته شود.
فرسودگی سیستم عایقی
عایق سلولزی و سایر مواد عایقی در طول زمان تحت تأثیر حرارت، رطوبت، اکسیژن و تنش‌های الکتریکی قرار می‌گیرند. کاهش کیفیت عایق می‌تواند حاشیه اطمینان تجهیز را کاهش دهد.
در زمان اورهال، وضعیت عایق‌های قابل دسترسی، آثار رطوبت، سوختگی، تخلیه و آسیب مکانیکی بررسی می‌شود و در صورت نیاز قطعات عایقی فرسوده تعویض یا بازسازی می‌شوند.
خرابی بوشینگ و اتصالات
بوشینگ‌ها مسیر عبور هادی از مخزن به بیرون ترانسفورماتور هستند و هرگونه ترک، آلودگی شدید، آثار تخلیه یا گرم‌شدن غیرعادی باید جدی گرفته شود.
در اورهال، بوشینگ‌ها و اتصالات از نظر وضعیت ظاهری، مکانیکی و الکتریکی بررسی می‌شوند و در صورت نیاز تعمیر یا تعویض آن‌ها در برنامه کار قرار می‌گیرد.
خرابی تپ‌چنجر
تپ‌چنجر دارای اجزای مکانیکی و کنتاکت‌های متحرک است و فرسودگی کنتاکت‌ها، مشکل مکانیزم، اتصالات یا سیستم کنترل می‌تواند عملکرد تنظیم ولتاژ را مختل کند.
اگر وضعیت تپ‌چنجر نیاز به تعمیر تخصصی داشته باشد، عملیات مربوط به کنتاکت‌ها، مکانیزم، اتصالات، روغن و کنترل آن بر اساس نوع تجهیز انجام می‌شود.
جزئیات تعمیر تپ‌چنجر ترانسفورماتور
خرابی مخزن، رادیاتور و آب‌بندی
نشتی روغن همیشه یک مشکل سطحی نیست. کاهش سطح روغن و ورود رطوبت می‌تواند شرایط عایقی ترانسفورماتور را تحت تأثیر قرار دهد.
در اورهال، محل نشتی و علت آن بررسی می‌شود؛ گسکت‌ها، فلنج‌ها، شیرها، رادیاتورها و بخش‌های مرتبط با آب‌بندی در صورت نیاز تعمیر یا تعویض می‌شوند.
افت کیفیت روغن
در ترانسفورماتورهای روغنی، روغن هم نقش عایقی و هم نقش خنک‌کنندگی دارد. کیفیت نامناسب روغن می‌تواند نشانه‌ای از فرسودگی یا شرایط نامناسب بهره‌برداری باشد.
تصمیم بین تصفیه، احیا یا تعویض روغن باید بر اساس نتایج آزمایش و وضعیت واقعی روغن گرفته شود، نه صرفاً سن تجهیز.
مشکلات سیستم خنک‌کاری
فن‌ها، پمپ‌ها، رادیاتورها، شیرها و کنترل‌های مربوط به خنک‌کاری باید متناسب با ساختار ترانسفورماتور بررسی شوند. ضعف سیستم خنک‌کاری می‌تواند باعث افزایش دمای بهره‌برداری و تسریع فرسودگی عایق شود.
فرآیند اجرای اورهال ترانسفورماتور
اورهال موفق از تشخیص شروع می‌شود. ترتیب دقیق مراحل با توجه به نوع تجهیز و میزان خرابی تغییر می‌کند، اما روند کلی می‌تواند شامل مراحل زیر باشد.
۱. دریافت مشخصات و بررسی اولیه
ابتدا اطلاعات پلاک، توان، ولتاژ، نوع ترانسفورماتور، سال ساخت در صورت دسترسی، سابقه تعمیرات و شرح مشکل بررسی می‌شود.
عکس پلاک، تصاویر محل آسیب، نتایج تست‌های قبلی و سوابق تریپ یا خرابی نیز می‌تواند به ارزیابی اولیه کمک کند.
۲. بازدید و عیب‌یابی
در صورت نیاز، وضعیت ظاهری تجهیز، بوشینگ‌ها، مخزن، رادیاتورها، سیستم خنک‌کاری، اتصالات و سایر اجزای قابل بررسی ارزیابی می‌شود.
در همین مرحله مشخص می‌شود چه تست‌هایی برای تعیین وضعیت داخلی تجهیز لازم است.
۳. انجام تست‌های تشخیصی
پیش از بازکردن کامل تجهیز، تست‌های مناسب می‌توانند اطلاعات مهمی درباره سیم‌پیچ، عایق، روغن و وضعیت مکانیکی ترانسفورماتور ارائه کنند.
نتایج این تست‌ها به تعیین دامنه اورهال کمک می‌کنند.
مشاهده خدمات تست و عیب‌یابی ترانسفورماتور
۴. تعیین دامنه عملیات و ارائه پیشنهاد فنی
پس از بررسی، مشخص می‌شود کدام بخش‌ها نیاز به تعمیر، بازسازی یا تعویض دارند.
پیشنهاد فنی بهتر است شامل شرح عملیات، قطعات موردنیاز، تست‌ها، زمان‌بندی و هزینه‌های مرتبط باشد تا کارفرما پیش از شروع عملیات تصویر روشنی از پروژه داشته باشد.
۵. تخلیه روغن و آماده‌سازی برای دمونتاژ
در ترانسفورماتورهای روغنی، اگر عملیات داخلی لازم باشد، روغن مطابق شرایط پروژه تخلیه و برای بررسی، تصفیه یا تعویض مدیریت می‌شود.
هم‌زمان شرایط ایمنی، تجهیزات بالابری و الزامات مربوط به جابه‌جایی اجزای سنگین آماده می‌شود.
۶. بازکردن مخزن و خارج‌کردن اکتیوپارت
در اورهال کامل، مخزن باز شده و در صورت نیاز اکتیوپارت شامل هسته و سیم‌پیچ برای بازرسی دقیق‌تر خارج می‌شود.
مستندسازی وضعیت قطعات پیش از تعمیر اهمیت زیادی دارد، زیرا امکان مقایسه وضعیت اولیه با وضعیت پس از بازسازی را فراهم می‌کند.
۷. بازرسی هسته، سیم‌پیچ و عایق‌ها
هسته، سیم‌پیچ‌ها، عایق‌ها، اتصالات و اجزای داخلی از نظر سوختگی، رطوبت، آثار تخلیه، تغییر شکل، شل‌شدگی و سایر آسیب‌ها بررسی می‌شوند.
در این مرحله ممکن است دامنه کار نسبت به ارزیابی اولیه تغییر کند؛ برای مثال آسیب داخلی گسترده‌تر از چیزی باشد که از بیرون قابل مشاهده بوده است.
۸. تعمیر یا تعویض قطعات معیوب
بسته به نتایج بازرسی، تعمیر یا تعویض می‌تواند شامل سیم‌پیچ، عایق‌ها، بوشینگ، قطعات تپ‌چنجر، گسکت‌ها، اتصالات، شیرها، بخش‌هایی از سیستم خنک‌کاری یا سایر اجزای معیوب باشد.
هیچ قطعه‌ای صرفاً برای افزایش حجم پروژه تعویض نمی‌شود؛ تصمیم باید بر اساس وضعیت فنی و شرایط بهره‌برداری گرفته شود.
۹. خشک‌سازی و کنترل رطوبت
در ترانسفورماتورهای روغنی که عملیات داخلی روی آن‌ها انجام شده است، خشک‌سازی هسته، سیم‌پیچ و عایق‌ها اهمیت زیادی دارد.
روش و شرایط خشک‌سازی باید متناسب با ساختار و وضعیت تجهیز انتخاب شود. هدف، کاهش رطوبت باقی‌مانده و آماده‌کردن مجموعه برای روغن‌گیری و بهره‌برداری است.
۱۰. بازسازی مخزن و متعلقات
در صورت نیاز، مخزن، رادیاتورها، کنسرواتور، شیرها، گسکت‌ها و سایر اجزای مکانیکی بررسی و بازسازی می‌شوند.
رفع نشتی و ایجاد آب‌بندی مناسب بخش مهمی از این مرحله است.
۱۱. مونتاژ و روغن‌گیری
پس از پایان عملیات داخلی، اکتیوپارت و سایر اجزا مونتاژ می‌شوند و اتصالات و آب‌بندی‌ها کنترل می‌شوند.
در ترانسفورماتور روغنی، روغن مناسب بر اساس شرایط پروژه تصفیه، گاززدایی یا تعویض می‌شود و فرآیند روغن‌گیری با توجه به نیاز تجهیز انجام می‌گیرد.
۱۲. تست‌های نهایی
پس از پایان اورهال، تست‌های موردنیاز دوباره انجام می‌شوند تا وضعیت تجهیز پیش از بازگشت به مدار ارزیابی شود.
۱۳. گزارش فنی و تحویل
نتایج تست‌ها، اقدامات انجام‌شده و موارد قابل توجه پروژه در گزارش فنی ثبت می‌شوند.
در صورت وجود ضمانت خدمات، شرایط و محدوده آن نیز باید به‌صورت مشخص در اسناد پروژه درج شود.
تعمیر، بازسازی یا اورهال کامل؛ کدام روش مناسب است؟
همه ترانسفورماتورهای معیوب به اورهال کامل نیاز ندارند.
اگر خرابی محدود باشد و هسته، سیم‌پیچ و سایر اجزای اصلی وضعیت مناسبی داشته باشند، تعمیر هدفمند می‌تواند کافی باشد. برای مثال، یک مشکل مشخص در بوشینگ، نشتی محدود، ایراد سیستم خنک‌کاری یا یک قطعه قابل تعویض الزاماً به معنی نیاز به اورهال کامل نیست.
در مقابل، اگر چند بخش اصلی تجهیز هم‌زمان فرسوده شده باشند، خطاهای مشابه تکرار شوند یا نتایج تست‌ها نشان‌دهنده مشکلات گسترده در عایق، سیم‌پیچ یا روغن باشند، اورهال می‌تواند گزینه مناسب‌تری برای بررسی باشد.
در شرایطی که آسیب هسته یا مخزن بسیار گسترده باشد یا هزینه بازسازی به هزینه تهیه تجهیز جایگزین نزدیک شود، بررسی گزینه تعویض نیز منطقی است. برای تأمین تجهیز جایگزین یا قطعات اصلی می‌توانید از نمایندگی خدمات پس از فروش ایران ترانسفو نیز استعلام بگیرید.
بنابراین تصمیم مناسب به یک فرمول ثابت وابسته نیست. سن، وضعیت فنی، هزینه بازسازی، اهمیت تجهیز، سابقه خرابی و نتایج تست‌ها باید در کنار یکدیگر بررسی شوند.
برای تعیین اینکه تجهیز شما به تعمیر محدود نیاز دارد یا اورهال کامل، مشخصات پلاک و شرح خرابی را برای کارشناسان پارس ترانسفو ارسال کنید — ۰۹۱۷۴۰۴۱۰۱۴ | ۰۹۱۷۱۱۰۶۵۴۱
اورهال ترانسفورماتور قدرت و توزیع

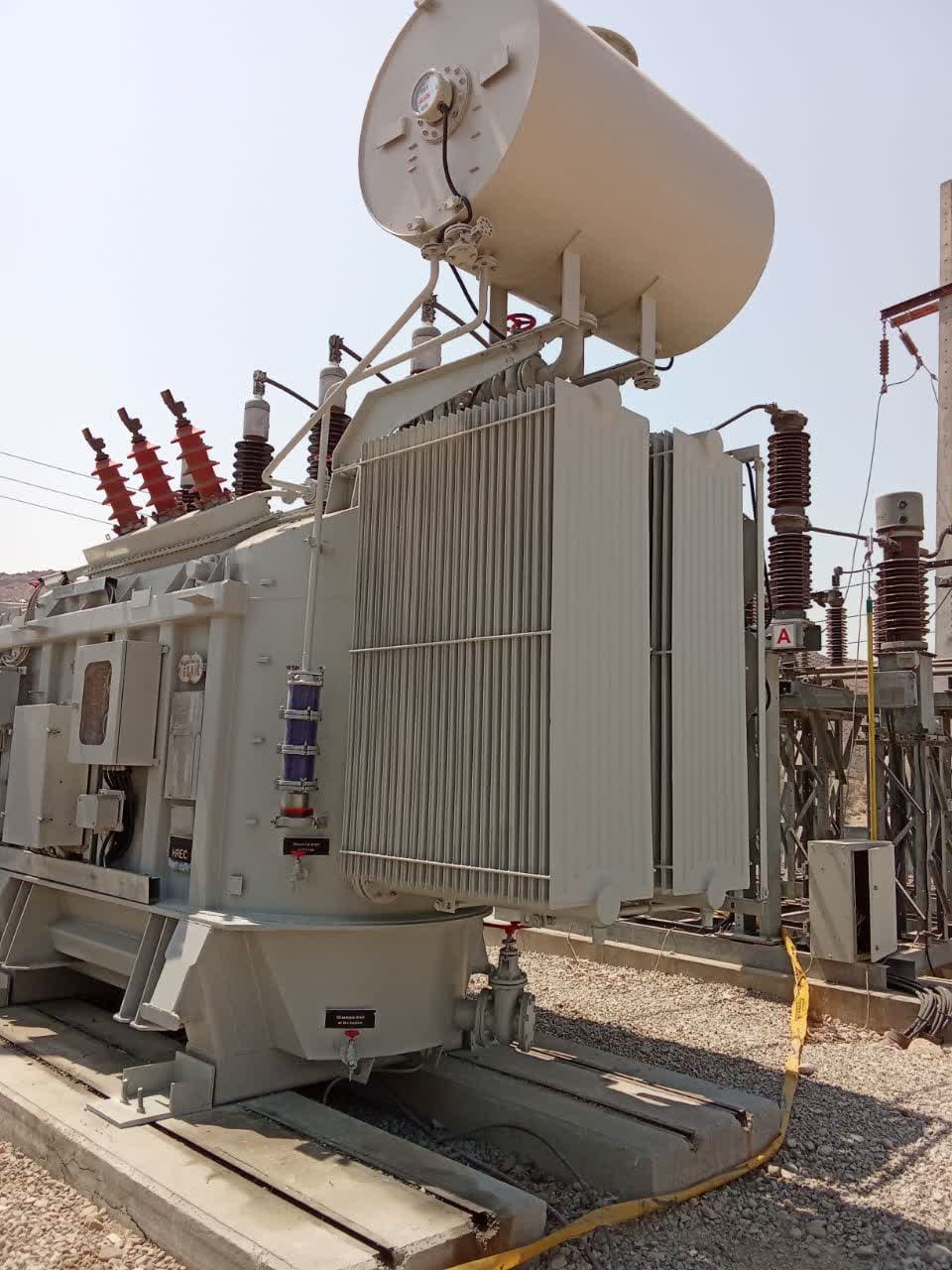

اورهال ترانسفورماتور قدرت
ترانسفورماتورهای قدرت معمولاً به دلیل ظرفیت بالا، ارزش تجهیز و نقش آن‌ها در تأمین انرژی، نیازمند برنامه‌ریزی دقیق‌تری برای تعمیر و اورهال هستند.
در این تجهیزات ممکن است تست‌های متنوع‌تری برای بررسی سیم‌پیچ، عایق، هسته، روغن و تجهیزات جانبی موردنیاز باشد. حمل، جابه‌جایی اکتیوپارت، تجهیزات بالابری، خشک‌سازی و کنترل فرآیند نیز باید متناسب با ابعاد تجهیز برنامه‌ریزی شود.
اورهال ترانسفورماتور توزیع
ترانس‌های توزیع معمولاً ساختار ساده‌تری نسبت به بسیاری از ترانس‌های قدرت دارند، اما خرابی سیم‌پیچ، بوشینگ، روغن، اتصالات یا مخزن می‌تواند آن‌ها را از مدار خارج کند.
برای این تجهیزات نیز ابتدا باید مشخص شود که تعمیر محدود کافی است یا بازسازی گسترده‌تر توجیه دارد.
اورهال ترانسفورماتور روغنی
در ترانس‌های روغنی، وضعیت روغن و عایق سلولزی ارتباط نزدیکی با قابلیت اطمینان تجهیز دارد. به همین دلیل بررسی روغن، نشتی، آب‌بندی، خشک‌سازی و شرایط روغن‌گیری در پروژه‌های اورهال اهمیت ویژه‌ای دارد.
اورهال ترانسفورماتور خشک
ترانسفورماتور خشک فاقد روغن عایقی است و فرآیند تعمیر و اورهال آن با ترانس روغنی تفاوت دارد. وضعیت سیم‌پیچ، عایق، اتصالات، تمیزی، تهویه و سیستم خنک‌کاری باید متناسب با ساختار تجهیز بررسی شود.
برای خرابی‌های تخصصی این نوع تجهیزات، تعمیر ترانسفورماتور خشک را ببینید.
تست‌های مورد استفاده در اورهال ترانسفورماتور
همه تست‌ها برای همه پروژه‌ها لازم نیستند. نوع، تعداد و ترتیب آزمون‌ها باید بر اساس نوع ترانسفورماتور، سابقه بهره‌برداری، نوع خرابی و هدف بررسی تعیین شود. مبنای فنی این آزمون‌ها استانداردهای سری IEC 60076 برای ترانسفورماتورهای قدرت است.
| تست | کاربرد اصلی |
|---|---|
| تست نسبت تبدیل (TTR) | بررسی نسبت تبدیل سیم‌پیچ‌ها و وضعیت تپ‌ها |
| مقاومت سیم‌پیچ | بررسی وضعیت هادی‌ها، اتصالات و مسیر سیم‌پیچ |
| مقاومت عایقی | ارزیابی وضعیت عایق بین سیم‌پیچ‌ها و زمین |
| تانژانت دلتا | ارزیابی وضعیت عایقی و تلفات دی‌الکتریک |
| FRA | بررسی تغییرات مکانیکی احتمالی در ساختار سیم‌پیچ و هسته |
| تخلیه جزئی (PD) | بررسی برخی عیوب موضعی سیستم عایقی |
| آزمایش روغن | ارزیابی خواص فیزیکی، شیمیایی و عایقی روغن |
| DGA | بررسی گازهای محلول و کمک به تشخیص برخی عیوب داخلی |
| جریان بی‌باری | ارزیابی وضعیت هسته و مدار مغناطیسی |
| امپدانس اتصال کوتاه | بررسی پارامترهای مرتبط با سیم‌پیچ و مدار معادل |
تست و عیب‌یابی تخصصی ترانسفورماتور می‌تواند قبل از تصمیم‌گیری درباره دامنه اورهال انجام شود.
کنترل کیفیت پس از اورهال
روشن‌شدن مجدد ترانسفورماتور به‌تنهایی معیار کافی برای موفقیت تعمیر نیست. پس از اورهال باید مشخص شود که عملیات انجام‌شده از نظر فنی قابل قبول است و تجهیز برای بازگشت به سرویس شرایط مناسبی دارد.
کنترل کیفیت بسته به پروژه می‌تواند شامل موارد زیر باشد:
- بررسی کامل اتصالات
- کنترل گشتاور یا وضعیت اتصالات در نقاط موردنیاز
- بررسی آب‌بندی مخزن
- کنترل سطح و وضعیت روغن
- بررسی بوشینگ‌ها و ترمینال‌ها
- کنترل سیستم خنک‌کاری
- بررسی تجهیزات حفاظتی و کنترلی مرتبط
- انجام تست‌های الکتریکی موردنیاز
- مقایسه نتایج تست‌های قبل و بعد از تعمیر
- ثبت نتایج آزمون‌ها در گزارش فنی
این مستندسازی برای واحدهای فنی و نگهداری اهمیت زیادی دارد، زیرا سابقه قابل استنادی از وضعیت تجهیز پس از تعمیر ایجاد می‌کند.
هزینه اورهال ترانسفورماتور چقدر است؟
برای اورهال نمی‌توان یک قیمت ثابت برای همه ترانسفورماتورها تعیین کرد. حتی دو تجهیز با ظرفیت مشابه ممکن است به دلیل تفاوت در ساختار، عمر، شرایط بهره‌برداری و میزان خرابی، هزینه کاملاً متفاوتی داشته باشند.
عوامل اصلی مؤثر بر هزینه عبارت‌اند از:
- نوع ترانسفورماتور
- ظرفیت و ابعاد تجهیز
- سطح ولتاژ
- ساختار و برند تجهیز
- وضعیت هسته
- میزان آسیب سیم‌پیچ
- نیاز به بازپیچی یا بازسازی بوبین
- وضعیت عایق‌ها
- وضعیت روغن
- نیاز به تصفیه یا تعویض روغن
- وضعیت بوشینگ‌ها
- شرایط تپ‌چنجر
- وضعیت مخزن و رادیاتورها
- تعداد قطعاتی که باید تعویض شوند
- حجم عملیات خشک‌سازی و وکیوم
- نوع و تعداد تست‌های موردنیاز
- نیاز به تعمیر در محل یا انتقال تجهیز
- شرایط حمل و جابه‌جایی
- فوریت پروژه و برنامه خاموشی
به همین دلیل، قیمت‌گذاری صرفاً بر اساس توان ترانسفورماتور می‌تواند گمراه‌کننده باشد.
برای دریافت برآورد اولیه، عکس پلاک، مشخصات توان و ولتاژ، شرح خرابی و نتایج تست‌های قبلی را ارسال کنید. پس از بررسی اطلاعات و در صورت نیاز بازدید، دامنه عملیات و هزینه قابل برآورد خواهد بود.
مدت زمان اورهال ترانسفورماتور
مدت اجرای پروژه به حجم عملیات بستگی دارد. تعمیر یک بخش محدود با اورهال کامل یک ترانسفورماتور قدرت قابل مقایسه نیست.
عواملی مانند ظرفیت تجهیز، نیاز به خارج‌کردن اکتیوپارت، میزان آسیب سیم‌پیچ، بازپیچی، خشک‌سازی، تعمیر مخزن، تأمین قطعات، تصفیه یا تعویض روغن و تعداد تست‌ها روی زمان تحویل اثر می‌گذارند.
به همین دلیل، زمان دقیق باید پس از مشخص‌شدن دامنه کار اعلام شود. در پروژه‌های صنعتی، برنامه تعمیر باید تا حد امکان با برنامه خاموشی و نیاز بهره‌بردار هماهنگ شود تا توقف ناخواسته به حداقل برسد.
اورهال در محل یا کارگاه؟
نوع عملیات تعیین می‌کند که پروژه در محل تجهیز قابل انجام است یا نیاز به انتقال دارد.
برخی فعالیت‌های محدود مانند بررسی، برخی تعمیرات مکانیکی، رفع نشتی یا سرویس بعضی متعلقات می‌توانند بسته به شرایط در محل انجام شوند.
اما عملیاتی مانند بازکردن کامل مخزن، خارج‌کردن اکتیوپارت، بازسازی گسترده سیم‌پیچ، خشک‌سازی تخصصی، وکیوم و برخی تست‌های کارگاهی به تجهیزات و شرایط کنترل‌شده نیاز دارند.
پیش از انتقال، شرایط فنی و اجرایی تجهیز بررسی می‌شود تا مشخص شود کدام روش از نظر فنی و اقتصادی مناسب‌تر است.
مزایای اورهال اصولی ترانسفورماتور
اورهال زمانی ارزشمند است که بر اساس وضعیت واقعی تجهیز انجام شود. مهم‌ترین مزیت‌های یک فرآیند اصولی عبارت‌اند از:
- شناسایی مشکلات پنهان پیش از بازگشت تجهیز به مدار
- کاهش احتمال تکرار خرابی ناشی از یک عیب ریشه‌ای
- بازسازی بخش‌های فرسوده بدون تعویض غیرضروری کل تجهیز
- امکان ارزیابی اقتصادی تعمیر در برابر تعویض
- بهبود وضعیت عایقی و مکانیکی در صورت امکان فنی
- ایجاد سابقه مستند از وضعیت تجهیز
- امکان مقایسه نتایج تست قبل و بعد از تعمیر
- کمک به برنامه‌ریزی نگهداری آینده
با این حال، هیچ فرآیند اورهالی نمی‌تواند بدون شناخت وضعیت واقعی تجهیز، نتیجه یکسانی برای همه ترانسفورماتورها تضمین کند. نتیجه به شرایط اولیه، کیفیت عملیات، قطعات مورد استفاده و وضعیت بهره‌برداری پس از تعمیر وابسته است.
ارتباط اورهال با نگهداری پیشگیرانه
اورهال نباید جایگزین نگهداری دوره‌ای شود. پس از بازسازی تجهیز نیز پایش منظم می‌تواند به شناسایی زودهنگام تغییرات کمک کند.
بازدیدهای دوره‌ای، بررسی دما و بار، کنترل نشتی، پایش وضعیت روغن، بررسی سیستم خنک‌کاری و انجام تست‌های مناسب در فواصل موردنیاز، بخشی از یک برنامه نگهداری اصولی هستند.
اگر هدف شما کاهش احتمال خرابی‌های ناگهانی پس از تعمیر است، سرویس و نگهداری ترانسفورماتور را نیز بررسی کنید.
خدمات مرتبط با اورهال ترانسفورماتور
اورهال معمولاً یک خدمت منفرد نیست و بسته به شرایط پروژه می‌تواند با چند خدمت تخصصی دیگر ارتباط داشته باشد:
- تعمیر ترانسفورماتور برای رفع خرابی‌های محدود یا مشخص
- تست و عیب‌یابی ترانسفورماتور برای تعیین وضعیت فنی و دامنه عملیات
- بازرسی و کارشناسی ترانسفورماتور برای ارزیابی وضعیت تجهیز و تصمیم‌گیری درباره تعمیر یا تعویض
- بازپیچی و تعمیر سیم‌پیچ ترانسفورماتور در صورت آسیب بوبین و سیم‌پیچ
- تعمیر تپ‌چنجر ترانسفورماتور برای مشکلات مکانیزم، کنتاکت‌ها و سیستم تنظیم ولتاژ
- تعمیر ترانسفورماتور خشک برای تجهیزات خشک با ساختار متفاوت
- تعمیر اضطراری ترانسفورماتور در شرایطی که تجهیز از مدار خارج شده یا نیاز به اقدام سریع دارد
چرا پارس ترانسفو؟
اورهال یک تجهیز قدرت باید با تشخیص و مستندسازی همراه باشد. رویکرد پارس ترانسفو در پروژه‌های تعمیر و اورهال بر چند اصل استوار است:
- شروع کار با بررسی وضعیت واقعی تجهیز
- تعیین دامنه عملیات بر اساس نتایج بازرسی و تست
- تفکیک تعمیر محدود از اورهال کامل
- ارائه پیشنهاد فنی پیش از شروع عملیات
- انجام تست‌های موردنیاز متناسب با پروژه
- ثبت اقدامات و نتایج آزمون‌ها در گزارش فنی
- کنترل وضعیت تجهیز پیش از تحویل
- ارائه ضمانت کتبی در پروژه‌های مشمول ضمانت
هدف، صرفاً بازگرداندن ترانسفورماتور به مدار نیست؛ هدف این است که کارفرما بداند چه مشکلی وجود داشته، چه اقدامی انجام شده و وضعیت تجهیز پس از تعمیر با چه نتایجی ارزیابی شده است.
برای استعلام اورهال چه اطلاعاتی ارسال کنیم؟
برای اینکه بررسی اولیه دقیق‌تر انجام شود، بهتر است این اطلاعات را ارسال کنید:
- عکس واضح از پلاک ترانسفورماتور
- توان نامی
- ولتاژهای اولیه و ثانویه
- نوع ترانسفورماتور؛ روغنی یا خشک
- سال ساخت در صورت دسترسی
- شرح دقیق خرابی یا علائم مشاهده‌شده
- زمان و شرایط وقوع خرابی
- سابقه تعمیرات قبلی
- نتایج تست‌های قبلی در صورت وجود
- عکس از بخش آسیب‌دیده یا محل نشتی، داغ‌شدگی یا خرابی
این اطلاعات برای اعلام قیمت قطعی کافی نیست، اما می‌تواند بررسی اولیه و تعیین مسیر بعدی را سریع‌تر کند.
ترانسفورماتور شما نیاز به اورهال دارد؟
اگر ترانسفورماتور شما دچار خرابی‌های تکرارشونده، افزایش دما، نشتی، افت کیفیت روغن، مشکلات عایقی، آسیب سیم‌پیچ یا نتایج نامطلوب تست شده است، قبل از تصمیم برای تعویض یا بازسازی کامل، وضعیت تجهیز را کارشناسی کنید.
مشخصات پلاک، شرح خرابی و در صورت امکان تصاویر و نتایج تست‌های قبلی را ارسال کنید. کارشناسان پارس ترانسفو پس از بررسی اولیه، در صورت نیاز بازدید و تست را پیشنهاد می‌کنند و مشخص می‌شود که مسیر مناسب، تعمیر محدود، بازسازی، اورهال یا بررسی گزینه تعویض است.
برای شروع استعلام می‌توانید با کارشناسان پارس ترانسفو تماس بگیرید:
۰۹۱۷۴۰۴۱۰۱۴
۰۹۱۷۱۱۰۶۵۴۱
درخواست شما می‌تواند فقط برای یک برآورد اولیه باشد؛ ابتدا وضعیت تجهیز بررسی می‌شود و سپس درباره دامنه عملیات و هزینه تصمیم‌گیری خواهد شد.
