تست و عیب‌یابی ترانسفورماتور (TTR، مقاومت عایقی، FRA، DGA) وضعیت واقعی تجهیز را مستند می‌کند و مبنای هر تصمیم تعمیر، اورهال یا تعویض است. درخواست تست: ۰۹۱۷۱۱۰۶۵۴۱.
تست و عیب‌یابی ترانسفورماتور پایه تصمیم‌گیری برای بهره‌برداری، تعمیر، اورهال یا تعویض تجهیز است. بسیاری از خرابی‌های ترانسفورماتور پیش از آنکه به آسیب جدی منجر شوند، در نتایج آزمون‌های الکتریکی، وضعیت روغن، تغییرات دمایی یا عملکرد تجهیز قابل مشاهده هستند.
در مقابل، یک علامت ظاهری مانند افزایش دما، صدای غیرعادی یا افت ولتاژ به‌تنهایی علت خرابی را مشخص نمی‌کند. برای مثال، افزایش دما ممکن است به وضعیت بار، سیستم خنک‌کننده، اتصالات، روغن یا سیم‌پیچ مربوط باشد. بنابراین، انتخاب تست مناسب و تفسیر مجموعه نتایج اهمیت زیادی دارد.
پارس ترانسفو خدمات تست و عیب‌یابی ترانسفورماتورهای قدرت و توزیع را با استفاده از آزمون‌های الکتریکی، بررسی عایق و آنالیز روغن دنبال می‌کند. هدف، ارائه تصویری مستند از وضعیت تجهیز و کمک به تعیین اقدام بعدی است.
اگر ترانسفورماتور شما علائم غیرعادی دارد یا نتیجه یک تست با سوابق قبلی تفاوت کرده است، مشخصات پلاک، شرح مشکل و نتایج تست‌های قبلی را ارسال کنید تا آزمون‌های موردنیاز مشخص شود.
تست و عیب‌یابی ترانسفورماتور چیست؟
تست ترانسفورماتور مجموعه‌ای از آزمون‌های الکتریکی، عایقی، مکانیکی و آزمایش‌های مرتبط با روغن است که برای ارزیابی وضعیت تجهیز انجام می‌شود.
اما تست به‌تنهایی با عیب‌یابی یکسان نیست.
در تست، پارامترهای مشخص اندازه‌گیری می‌شوند؛ در عیب‌یابی، این نتایج همراه با اطلاعاتی مانند مشخصات پلاک، سابقه بهره‌برداری، علائم خرابی، شرایط بار و نتایج آزمون‌های قبلی تفسیر می‌شوند.
به همین دلیل، خروجی مطلوب یک پروژه تست فقط مجموعه‌ای از اعداد نیست. گزارش باید مشخص کند:
- چه آزمون‌هایی انجام شده است؟
- چه مقادیری اندازه‌گیری شده‌اند؟
- کدام نتایج نیاز به توجه دارند؟
- آیا نتیجه با سوابق قبلی سازگار است؟
- چه بررسی تکمیلی لازم است؟
- آیا تجهیز نیاز به تعمیر دارد؟
- آیا امکان ادامه بهره‌برداری و پایش وجود دارد؟
- آیا بررسی برای اورهال یا تعمیر اساسی منطقی است؟
اگر هدف شما صرفاً اندازه‌گیری نیست و می‌خواهید درباره وضعیت واقعی ترانسفورماتور تصمیم بگیرید، هنگام درخواست تست، هدف و علائم تجهیز را نیز اعلام کنید.
چه زمانی به تست ترانسفورماتور نیاز داریم؟
تست‌های تشخیصی فقط برای ترانسفورماتورهای خراب نیستند. از آزمون‌ها می‌توان برای بررسی وضعیت تجهیز قبل از تعمیر، بعد از تعمیر، پس از یک حادثه یا در برنامه نگهداری دوره‌ای نیز استفاده کرد.
مهم‌ترین شرایطی که می‌تواند نیاز به تست و عیب‌یابی را مطرح کند عبارت‌اند از:
- افزایش غیرعادی دمای روغن یا سیم‌پیچ
- صدای غیرمعمول ترانسفورماتور
- افزایش لرزش
- افت یا نوسان غیرعادی ولتاژ
- عملکرد مکرر رله‌ها یا حفاظت‌ها
- عملکرد غیرعادی تپ‌چنجر
- نشتی روغن
- تغییر رنگ یا وضعیت روغن
- بوی سوختگی
- مشاهده آثار حرارتی در اتصالات
- سابقه اتصال کوتاه
- برخورد صاعقه یا رخداد شدید شبکه
- جابه‌جایی ترانسفورماتور
- تغییر محسوس نتایج تست نسبت به دوره‌های قبل
- شک به ضعف عایقی
- خرید یا ارزیابی یک ترانسفورماتور کارکرده
- بررسی وضعیت تجهیز پیش از تعمیر یا اورهال
- کنترل وضعیت پس از تعمیر
- ارزیابی شرایط تجهیز پیش از ادامه بهره‌برداری
وجود این علائم الزاماً به معنی خرابی قطعی نیست. هدف تست این است که احتمال‌ها بر اساس داده فنی بررسی شوند.
عیب‌یابی ترانسفورماتور چگونه انجام می‌شود؟
عیب‌یابی صحیح معمولاً از یک تست منفرد شروع و به یک نتیجه منفرد ختم نمی‌شود. بسته به شرایط تجهیز، چند منبع اطلاعاتی در کنار یکدیگر قرار می‌گیرند.
بررسی مشخصات پلاک
در ابتدا مشخصات نامی ترانسفورماتور بررسی می‌شود؛ از جمله:
- توان نامی
- ولتاژهای اولیه و ثانویه
- گروه برداری
- فرکانس
- نوع خنک‌کاری
- تعداد و محدوده تپ‌ها
- نوع ترانسفورماتور
- مشخصات روغن در صورت وجود
این اطلاعات برای انتخاب و تفسیر بسیاری از آزمون‌ها ضروری هستند.
بررسی سوابق تجهیز
اگر نتایج تست‌های قبلی موجود باشد، مقایسه روند تغییرات می‌تواند ارزش بیشتری از یک عدد منفرد داشته باشد.
برای مثال، یک مقدار اندازه‌گیری‌شده ممکن است به‌تنهایی قابل تفسیر باشد، اما تغییر تدریجی آن نسبت به سوابق قبلی می‌تواند اطلاعات مهم‌تری درباره روند وضعیت تجهیز ارائه کند.
بازدید ظاهری
وضعیت مخزن، بوشینگ‌ها، رادیاتورها، اتصالات، سیستم خنک‌کننده، سطح روغن و علائم حرارتی یا نشتی بررسی می‌شود.
انتخاب آزمون‌ها
بر اساس علائم و هدف پروژه، تست‌های موردنیاز انتخاب می‌شوند. همه ترانسفورماتورها به تمام آزمون‌های تخصصی نیاز ندارند.
تحلیل نتایج
نتایج با اطلاعات نامی، سوابق قبلی و سایر آزمون‌ها مقایسه می‌شوند.
تعیین اقدام بعدی
در پایان، بر اساس مجموعه شواهد می‌توان یکی از مسیرهای زیر را پیشنهاد کرد:
- ادامه بهره‌برداری و پایش
- انجام تست تکمیلی
- تعمیر یک بخش مشخص
- تعمیر اساسی
- تصفیه یا بررسی روغن
- اورهال
- یا بررسی گزینه تعویض
مهم‌ترین تست‌های ترانسفورماتور

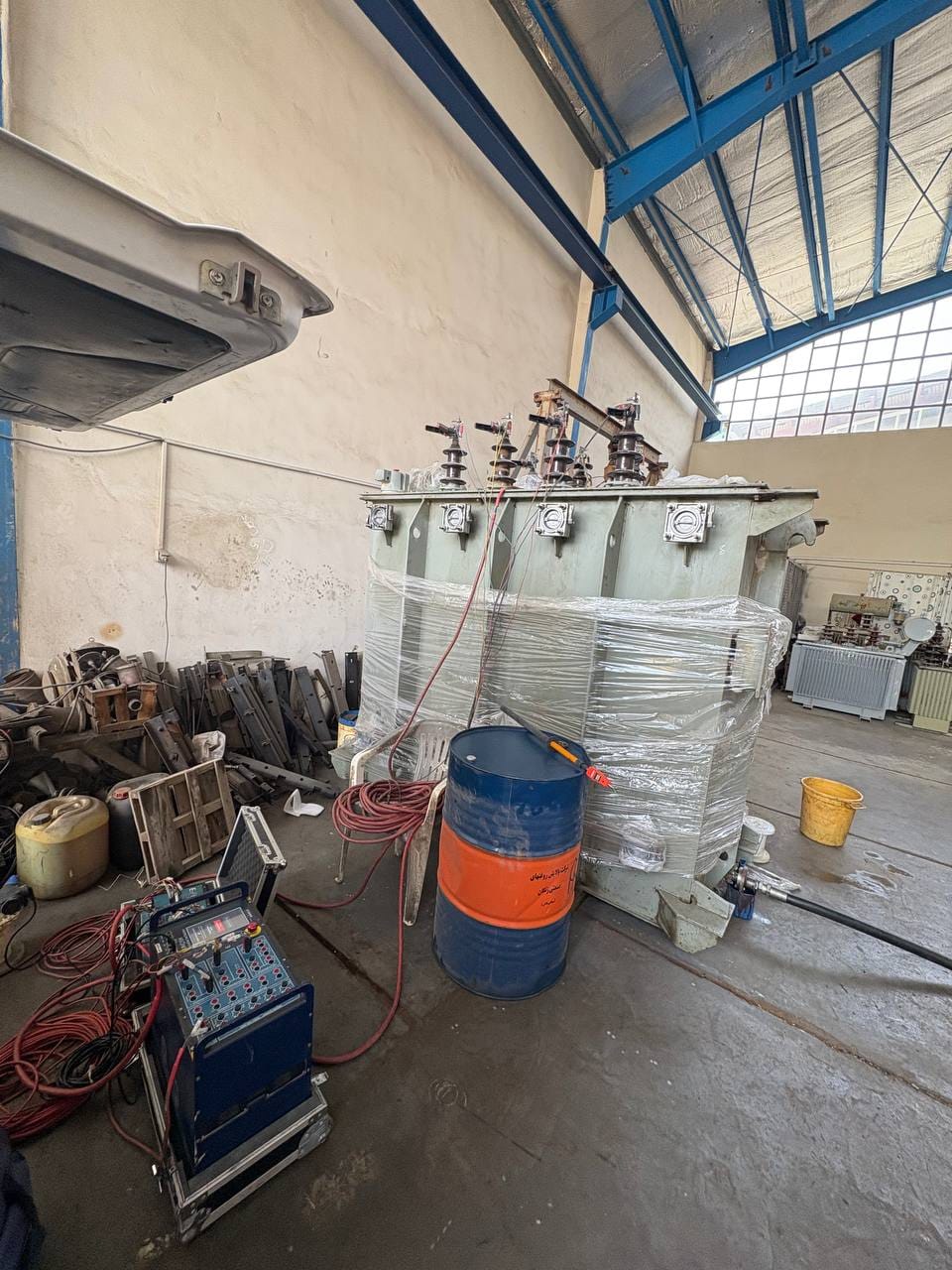

تست نسبت تبدیل ترانسفورماتور؛ TTR
تست نسبت تبدیل یا Transformer Turns Ratio Test یکی از آزمون‌های مهم برای بررسی وضعیت سیم‌پیچ و مدار تغییر نسبت تبدیل است.
در این آزمون نسبت تبدیل واقعی با مقدار مورد انتظار مقایسه می‌شود.
نتیجه TTR می‌تواند در بررسی مواردی مانند:
- خطا در نسبت تبدیل
- مشکلات سیم‌پیچ
- برخی اتصال‌های نامناسب
- مشکلات مرتبط با تپ‌چنجر
- تفاوت غیرعادی بین فازها
کمک‌کننده باشد.
TTR معمولاً آزمونی سریع و غیرمخرب است، اما تفسیر نتیجه آن باید با مشخصات پلاک، گروه برداری و وضعیت تپ‌ها انجام شود.
اگر هدف شما بررسی افت ولتاژ، عملکرد تپ‌چنجر یا احتمال آسیب سیم‌پیچ است، هنگام درخواست تست این علائم را اعلام کنید.
تست مقاومت سیم‌پیچی
در تست مقاومت سیم‌پیچی، مقاومت مدار سیم‌پیچ اندازه‌گیری و نتایج بین فازها و در صورت وجود، بین وضعیت‌های مختلف تپ مقایسه می‌شوند.
این آزمون می‌تواند در بررسی مواردی مانند:
- اتصالات نامناسب
- مشکلات کنتاکت
- قطعی در مدار
- تفاوت غیرعادی مقاومت فازها
- برخی مشکلات سیم‌پیچ
مفید باشد.
مقاومت سیم‌پیچی تحت تأثیر دما قرار دارد؛ بنابراین شرایط اندازه‌گیری و روش مقایسه نتایج اهمیت دارد.
تست مقاومت عایقی
مقاومت عایقی برای ارزیابی وضعیت عایق بین سیم‌پیچ‌ها و زمین و همچنین بین مدارهای مختلف مورد استفاده قرار می‌گیرد.
کاهش مقاومت عایقی می‌تواند با عواملی مانند:
- رطوبت
- آلودگی
- فرسودگی عایق
- آسیب عایقی
- شرایط نامناسب روغن در ترانس‌های روغنی
ارتباط داشته باشد.
یک نتیجه پایین الزاماً علت واحدی ندارد و باید همراه با سایر اطلاعات تجهیز بررسی شود.
تست تانژانت دلتا
تانژانت دلتا یا Dissipation Factor / Power Factor برای ارزیابی تلفات دی‌الکتریک سیستم عایقی کاربرد دارد.
نتایج این آزمون می‌توانند برای بررسی تغییرات وضعیت عایق و مقایسه با سوابق قبلی مورد استفاده قرار گیرند.
روند تغییرات، شرایط آزمون و مقایسه با مقادیر مرجع در تفسیر نتیجه اهمیت دارند.
تست پاسخ فرکانسی؛ FRA
Frequency Response Analysis یا FRA برای بررسی وضعیت مکانیکی بخش‌هایی از ترانسفورماتور، به‌خصوص سیم‌پیچ‌ها و ساختار داخلی، کاربرد دارد.
این آزمون در شرایطی مانند:
- پس از اتصال کوتاه شدید
- پس از جابه‌جایی تجهیز
- پس از تعمیر یا بازپیچی
- هنگام شک به تغییر شکل سیم‌پیچ
می‌تواند اطلاعات تکمیلی ارائه کند.
در بسیاری از پروژه‌ها، مقایسه پاسخ فرکانسی با نتایج قبلی یا داده مرجع اهمیت زیادی دارد.
تست تخلیه جزئی؛ PD
تخلیه جزئی یا Partial Discharge به فعالیت‌های تخلیه الکتریکی موضعی در سیستم عایقی مربوط است.
این آزمون می‌تواند برای شناسایی برخی عیوب عایقی مورد استفاده قرار گیرد؛ به‌خصوص زمانی که احتمال وجود ضعف موضعی عایق مطرح باشد.
نوع آزمون و روش تفسیر آن به ساختار تجهیز و شرایط اندازه‌گیری وابسته است.
تست جریان بی‌باری
جریان بی‌باری می‌تواند در بررسی برخی شرایط هسته و مدار مغناطیسی مورد استفاده قرار گیرد.
تفاوت غیرعادی بین فازها یا تغییر نسبت به نتایج قبلی می‌تواند نیاز به بررسی بیشتر را مطرح کند.
تست امپدانس اتصال کوتاه
امپدانس اتصال کوتاه یکی از پارامترهای مهم ترانسفورماتور است و می‌تواند در بررسی برخی تغییرات مرتبط با سیم‌پیچ و مدار مغناطیسی مورد استفاده قرار گیرد.
در پروژه‌های عیب‌یابی، تفسیر این آزمون باید با مشخصات نامی و نتایج سایر تست‌ها انجام شود.
تست روغن و آنالیز DGA ترانسفورماتور
روغن ترانسفورماتور فقط یک سیال خنک‌کننده نیست؛ در ترانسفورماتورهای روغنی بخشی از سیستم عایقی نیز محسوب می‌شود.
بنابراین آزمایش روغن می‌تواند اطلاعات مهمی درباره وضعیت تجهیز ارائه کند.
آزمایش‌های روغن
بسته به هدف بررسی، آزمایش‌های مختلف فیزیکی، شیمیایی و الکتریکی روغن می‌توانند مورد استفاده قرار گیرند.
برخی پارامترهای قابل بررسی شامل وضعیت عایقی، رطوبت، کیفیت روغن و سایر ویژگی‌های مرتبط هستند.
آنالیز گازهای محلول؛ DGA
Dissolved Gas Analysis یا DGA یکی از ابزارهای مهم تشخیص وضعیت ترانسفورماتورهای روغنی است.
در این روش گازهای محلول در روغن بررسی می‌شوند و الگوی آن‌ها می‌تواند سرنخ‌هایی درباره برخی فرآیندهای داخلی ارائه کند.
گازهایی مانند:
- هیدروژن
- متان
- اتان
- اتیلن
- استیلن
- مونوکسید کربن
- دی‌اکسید کربن
در تفسیر وضعیت تجهیز مورد توجه قرار می‌گیرند.
الگوی گازها می‌تواند با پدیده‌هایی مانند تخلیه، داغ‌شدن یا قوس الکتریکی مرتبط باشد؛ با این حال، نتیجه DGA باید بر اساس روش تفسیری مناسب و در کنار سابقه تجهیز و سایر اطلاعات بررسی شود.
اگر گزارش DGA قبلی دارید، آن را همراه با نمونه یا درخواست تست ارسال کنید؛ روند تغییرات گازها معمولاً اطلاعات بیشتری نسبت به یک نمونه منفرد فراهم می‌کند.
تست قبل از تعمیر و بعد از تعمیر
تست می‌تواند در دو مرحله متفاوت مورد استفاده قرار گیرد.
تست پیش از تعمیر
هدف اصلی تست پیش از تعمیر، شناخت وضعیت تجهیز و تعیین دامنه عملیات است.
برای مثال، اگر سیم‌پیچ مشکوک باشد، ترکیبی از TTR، مقاومت سیم‌پیچی، مقاومت عایقی و در صورت نیاز FRA می‌تواند اطلاعات بیشتری نسبت به یک آزمون منفرد فراهم کند.
اگر مشکل به روغن یا عایق مربوط باشد، آزمایش روغن و DGA می‌تواند در تعیین مسیر بررسی مؤثر باشد.
تست پس از تعمیر
پس از تعمیر نیز باید وضعیت تجهیز بررسی شود. نوع آزمون به عملیات انجام‌شده وابسته است.
در تعمیر سیم‌پیچ، تست‌های مرتبط با سیم‌پیچ و عایق اهمیت بیشتری پیدا می‌کنند. در تعمیر تپ‌چنجر، بررسی نسبت تبدیل و عملکرد مدار مربوطه می‌تواند مورد توجه قرار گیرد.
در صورت تعویض یا تصفیه روغن نیز بررسی وضعیت روغن و ثبت نتایج پایه اهمیت دارد.
هدف تست نهایی، ثبت وضعیت تجهیز پس از تعمیر و فراهم‌کردن مبنایی برای بهره‌برداری و پایش بعدی است.
فرآیند تست و عیب‌یابی ترانسفورماتور
۱. دریافت اطلاعات اولیه
برای شروع، اطلاعات پلاک، نوع تجهیز، توان، ولتاژها و شرح مشکل دریافت می‌شود.
اگر گزارش تست‌های قبلی یا سوابق تعمیر موجود باشد، ارسال آن‌ها به تفسیر دقیق‌تر کمک می‌کند.
۲. تعیین هدف تست
ممکن است هدف پروژه یکی از موارد زیر باشد:
- بررسی سلامت عمومی
- یافتن علت خرابی
- کنترل وضعیت سیم‌پیچ
- بررسی عایق
- ارزیابی روغن
- بررسی تپ‌چنجر
- کنترل تجهیز پس از تعمیر
- کارشناسی قبل از خرید
- تصمیم‌گیری درباره تعمیر یا اورهال
- پایش دوره‌ای
تعیین هدف باعث می‌شود آزمون‌های غیرضروری حذف و تست‌های مؤثرتر انتخاب شوند.
۳. بازدید و بررسی ظاهری
قبل از اتصال تجهیزات تست، شرایط ظاهری ترانسفورماتور بررسی می‌شود.
نشتی، آثار حرارتی، وضعیت بوشینگ، اتصالات، سیستم خنک‌کننده، سطح روغن و سایر موارد مرتبط ثبت می‌شوند.
۴. آماده‌سازی برای تست
شرایط ایمنی، وضعیت اتصال تجهیز و شرایط لازم برای انجام آزمون بررسی می‌شود.
بسته به نوع تست، ممکن است تجهیز از مدار خارج و ایزوله شود.
۵. انجام آزمون‌های موردنیاز
تست‌های انتخاب‌شده بر اساس برنامه پروژه انجام می‌شوند.
ممکن است یک پروژه تنها به چند آزمون پایه نیاز داشته باشد و پروژه دیگر به مجموعه‌ای از تست‌های تخصصی و آزمایش روغن.
۶. تحلیل و مقایسه نتایج
اعداد اندازه‌گیری‌شده بدون تفسیر، اطلاعات محدودی ارائه می‌کنند. نتایج باید با مقادیر نامی، سوابق قبلی، وضعیت تجهیز و سایر آزمون‌ها مقایسه شوند.
۷. تعیین مسیر اقدام
پس از تحلیل، در صورت وجود نشانه خرابی، اقدام مناسب مشخص می‌شود.
این اقدام ممکن است پایش، تست تکمیلی، تعمیر محدود، تعمیر اساسی، تصفیه روغن یا بررسی برای اورهال باشد.
۸. تهیه گزارش فنی
گزارش تست باید نتایج اندازه‌گیری‌ها و اطلاعات لازم برای تصمیم‌گیری را در اختیار کارفرما قرار دهد.
در صورت وجود انحراف قابل توجه، شرح موضوع و پیشنهاد بررسی تکمیلی نیز باید در گزارش لحاظ شود.
خروجی تست و عیب‌یابی چیست؟
یک تست حرفه‌ای نباید صرفاً مجموعه‌ای از اعداد تحویل دهد.
گزارش فنی می‌تواند شامل موارد زیر باشد:
- مشخصات تجهیز
- تاریخ و شرایط تست
- فهرست آزمون‌های انجام‌شده
- مقادیر اندازه‌گیری‌شده
- شرایط و تنظیمات آزمون
- نتایج مقایسه‌ای
- سوابق قبلی در صورت وجود
- موارد قابل توجه
- نتیجه‌گیری فنی
- پیشنهاد اقدام بعدی
ارزش اصلی گزارش در این است که بتوان از آن برای تصمیم‌گیری درباره بهره‌برداری، تعمیر، اورهال یا پایش بعدی استفاده کرد.
اگر هدف شما دریافت گزارش برای سوابق فنی، تعمیرات یا کارشناسی تجهیز است، هنگام درخواست، کاربرد گزارش را نیز اعلام کنید.
آیا هر نتیجه غیرعادی به معنی خرابی است؟
خیر.
یک نتیجه خارج از محدوده مورد انتظار باید بررسی شود، اما تفسیر آن به شرایط آزمون، نوع ترانسفورماتور، مشخصات سازنده، دما، سوابق تجهیز و نتایج سایر تست‌ها وابسته است.
به همین دلیل بهتر است از تصمیم‌گیری بر اساس یک عدد منفرد خودداری شود.
برای مثال، تغییر مقاومت سیم‌پیچی می‌تواند به دمای سیم‌پیچ نیز مرتبط باشد. تغییر وضعیت روغن باید همراه با نتایج سایر آزمایش‌ها بررسی شود. یک اختلاف در TTR نیز باید با وضعیت تپ و گروه برداری تطبیق داده شود.
تفسیر تست بخشی از خدمت عیب‌یابی است؛ نه یک مرحله جدا از آن.
تست ترانسفورماتور برای تصمیم‌گیری درباره تعمیر یا تعویض
یکی از کاربردهای مهم تست، کمک به تصمیم‌گیری درباره آینده تجهیز است.
اگر نتایج آزمون‌ها نشان دهند عیب محدود و قابل تعمیر است، ممکن است تعمیر موضعی کافی باشد.
اگر چند بخش تجهیز دچار فرسودگی یا مشکل باشند، بررسی برای تعمیر اساسی یا اورهال مطرح می‌شود.
در صورتی که آسیب هسته، مخزن یا سایر اجزای اصلی گسترده باشد، مقایسه هزینه و ریسک تعمیر با تعویض تجهیز اهمیت پیدا می‌کند.
بنابراین تست قرار نیست به‌تنهایی تصمیم «تعمیر» یا «تعویض» را صادر کند؛ بلکه داده لازم برای تصمیم مهندسی را فراهم می‌کند.
برای تصمیم‌گیری جامع‌تر، بازرسی و کارشناسی ترانسفورماتور نیز می‌تواند در کنار تست مورد استفاده قرار گیرد.
تست ترانسفورماتور پس از اتصال کوتاه یا حادثه
اتصال کوتاه شدید می‌تواند علاوه بر اثرات الکتریکی، تنش مکانیکی قابل توجهی به سیم‌پیچ وارد کند.
در چنین شرایطی، حتی اگر تجهیز پس از حادثه دوباره قابل بهره‌برداری به نظر برسد، بررسی وضعیت آن می‌تواند اهمیت داشته باشد.
بسته به شدت حادثه، موارد زیر ممکن است در برنامه بررسی قرار گیرند:
- TTR
- مقاومت سیم‌پیچی
- مقاومت عایقی
- FRA
- تست روغن و DGA
- بررسی ظاهری
- بررسی بوشینگ‌ها
- بررسی اتصالات
انتخاب آزمون‌ها باید با توجه به نوع حادثه و ساختار تجهیز انجام شود.
تست ترانسفورماتور قبل از تعمیر
پیش از شروع تعمیر، تست می‌تواند به تعیین دامنه واقعی خرابی کمک کند.
این موضوع به‌خصوص زمانی اهمیت دارد که علامت ظاهری مشخص نباشد یا چند علت احتمالی وجود داشته باشد.
برای مثال، در صورت افزایش دما، ابتدا باید مشخص شود که آیا مسئله به سیم‌پیچ مربوط است یا سیستم خنک‌کننده، روغن، اتصالات و شرایط بار نیز در آن نقش دارند.
در نتیجه، تست پیش از تعمیر می‌تواند از تعمیر غیرضروری یک بخش سالم جلوگیری کند و دامنه عملیات را دقیق‌تر مشخص کند.
تست ترانسفورماتور قبل از خرید یا تحویل تجهیز
در ارزیابی ترانسفورماتور کارکرده، صرفاً بررسی ظاهر تجهیز کافی نیست.
وضعیت واقعی تجهیز باید تا حد امکان با اطلاعات فنی و نتایج آزمون‌ها ارزیابی شود.
بسته به نوع ترانس و هدف کارشناسی، می‌توان مواردی مانند:
- مشخصات پلاک
- وضعیت ظاهری
- نسبت تبدیل
- مقاومت سیم‌پیچی
- مقاومت عایقی
- وضعیت روغن
- DGA
- تانژانت دلتا
- FRA
را مورد بررسی قرار داد.
نوع آزمون باید بر اساس ارزش تجهیز، سابقه آن و ریسک معامله تعیین شود.

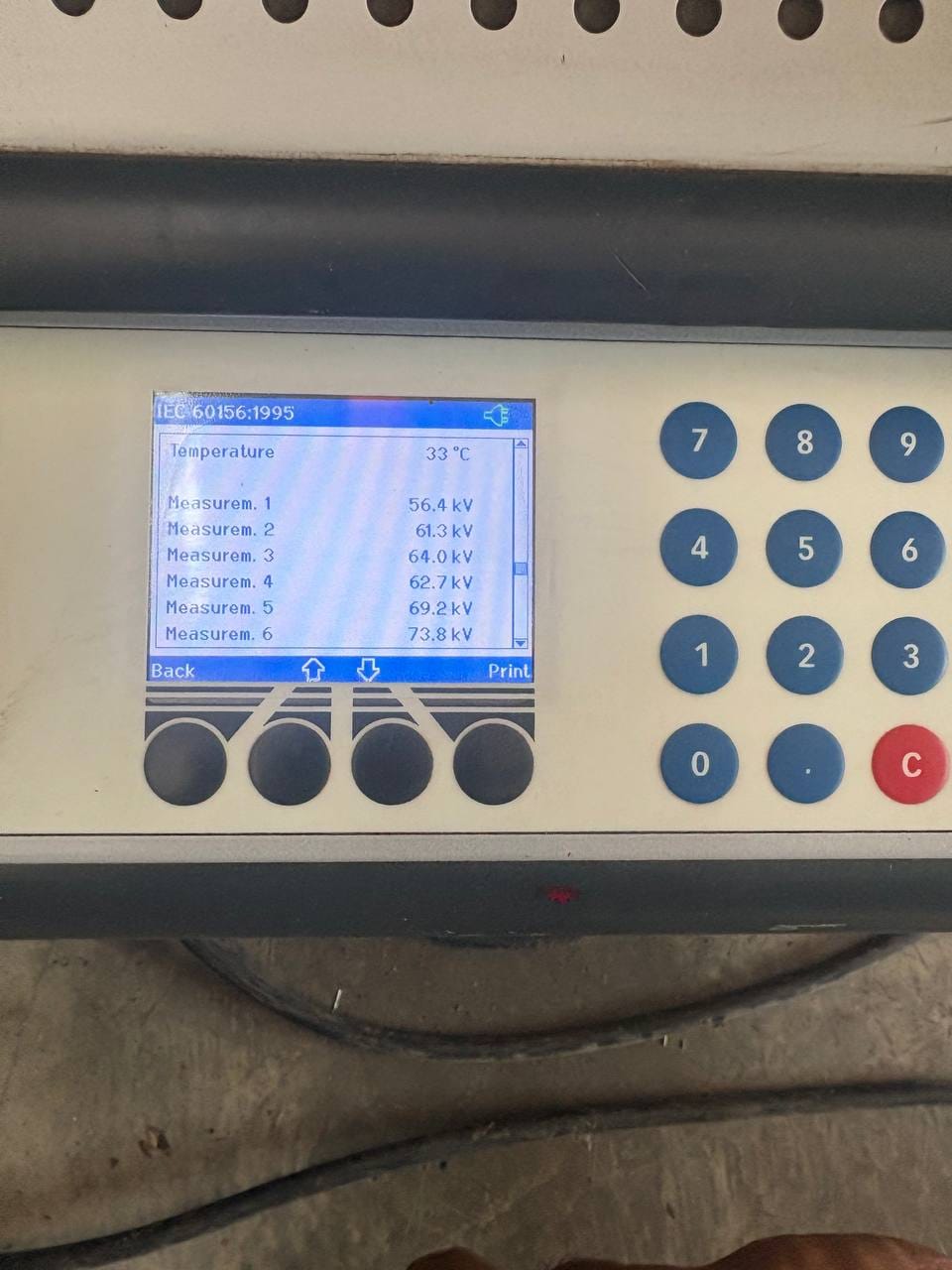

تست ترانسفورماتور در محل
بسیاری از آزمون‌های میدانی بدون بازکردن ترانسفورماتور قابل انجام هستند.
بسته به شرایط تجهیز، مواردی مانند:
- TTR
- مقاومت سیم‌پیچی
- مقاومت عایقی
- نمونه‌برداری روغن
- برخی بررسی‌های عملکردی
می‌توانند در محل انجام شوند.
برخی تست‌های تخصصی یا تعمیرات مرتبط ممکن است نیازمند تجهیزات و شرایط کارگاهی باشند.
بنابراین پیش از اعزام یا انتقال تجهیز، بهتر است مشخصات ترانس، هدف تست و آزمون‌های موردنیاز مشخص شود.
هزینه تست و عیب‌یابی ترانسفورماتور
هزینه تست به تعداد و نوع آزمون‌ها و شرایط اجرای پروژه وابسته است و نمی‌توان یک مبلغ ثابت برای همه تجهیزات تعیین کرد.
عوامل مؤثر بر هزینه شامل موارد زیر هستند:
- نوع ترانسفورماتور
- توان و ظرفیت
- ابعاد و ساختار تجهیز
- تعداد آزمون‌های موردنیاز
- نوع تست‌های تخصصی
- نیاز به نمونه‌برداری و آزمایش روغن
- نیاز به DGA
- نیاز به FRA یا PD
- محل اجرای تست
- شرایط دسترسی به تجهیز
- نیاز به تجهیزات یا تمهیدات خاص
- تعداد ترانسفورماتورها
- نیاز به گزارش کارشناسی تفصیلی
به همین دلیل، قیمت‌گذاری دقیق پس از مشخص‌شدن دامنه تست انجام می‌شود.
برای استعلام، عکس پلاک و شرح هدف تست را ارسال کنید تا آزمون‌های موردنیاز مشخص و برآورد متناسب با پروژه ارائه شود.
مزایای تست و عیب‌یابی اصولی
تست هدفمند می‌تواند به کارفرما کمک کند تا تصمیم تعمیراتی را بر اساس داده فنی اتخاذ کند.
مهم‌ترین مزایا عبارت‌اند از:
- شناسایی زودهنگام برخی عیوب
- کاهش تصمیم‌گیری بر اساس حدس
- تعیین دقیق‌تر دامنه تعمیر
- کمک به تشخیص علت خرابی
- امکان مقایسه با نتایج قبلی
- ارزیابی وضعیت عایق و سیم‌پیچ
- بررسی وضعیت روغن
- کمک به تصمیم‌گیری درباره تعمیر یا اورهال
- ثبت مستندات فنی تجهیز
- ایجاد مبنای مناسب برای پایش دوره‌ای
البته نتیجه تست زمانی ارزشمند است که آزمون مناسب انتخاب و نتیجه آن به‌درستی تفسیر شود.
خدمات مرتبط با تست و عیب‌یابی
نتایج تست ممکن است نیاز به یک اقدام فنی دیگر را مشخص کند. در این شرایط، خدمات مرتبط می‌توانند در ادامه فرآیند قرار گیرند.
برای مثال:
- تعمیر ترانسفورماتور برای رفع عیب شناسایی‌شده
- تعمیر و اورهال ترانسفورماتور در صورت نیاز به بازسازی گسترده‌تر
- اورهال ترانسفورماتور برای بررسی و بازسازی اساسی
- بازپیچی و تعمیر سیم‌پیچ ترانسفورماتور در صورت تشخیص آسیب سیم‌پیچ
- تعمیر بوشینگ ترانسفورماتور در صورت وجود مشکل در بوشینگ
- تعمیر تپ‌چنجر ترانسفورماتور برای مشکلات مدار تنظیم ولتاژ
- تصفیه روغن ترانسفورماتور در صورت نامناسب‌بودن وضعیت روغن
- سرویس و نگهداری ترانسفورماتور برای برنامه پایش و نگهداری دوره‌ای
تست و عیب‌یابی در این زنجیره نقش تشخیصی دارد و انتخاب خدمت بعدی باید بر اساس نتیجه بررسی انجام شود.
تست‌های دوره‌ای ترانسفورماتور
تست دوره‌ای برای همه تجهیزات الزاماً با یک برنامه یکسان انجام نمی‌شود.
فواصل و نوع آزمون باید با توجه به عواملی مانند:
- اهمیت تجهیز
- شرایط بار
- سابقه خرابی
- سن و وضعیت تجهیز
- شرایط محیطی
- نتایج تست‌های قبلی
- توصیه‌های سازنده
- الزامات بهره‌برداری و نگهداری
تعیین شوند.
در تجهیزات مهم، نگهداری مبتنی بر روند تغییرات اهمیت ویژه‌ای دارد. یک نتیجه منفرد ممکن است تصویر کاملی از وضعیت تجهیز ارائه نکند، اما مقایسه نتایج در طول زمان می‌تواند تغییرات تدریجی را آشکار کند.
برای طراحی برنامه پایش، سرویس و نگهداری ترانسفورماتور را نیز بررسی کنید.
کنترل کیفیت و مستندسازی نتایج
در پروژه‌های تست، کیفیت خروجی فقط به دقت دستگاه اندازه‌گیری محدود نمی‌شود.
مواردی مانند شرایط آزمون، مشخصات تجهیز، روش اندازه‌گیری، ثبت مقادیر، مقایسه نتایج و نحوه تفسیر باید در نظر گرفته شوند.
گزارش فنی مناسب باید به مدیر فنی یا مسئول نگهداری اجازه دهد از نتایج برای تصمیم بعدی استفاده کند.
به همین دلیل، ثبت موارد زیر اهمیت دارد:
| بخش گزارش | کاربرد |
|---|---|
| مشخصات تجهیز | شناسایی دقیق ترانسفورماتور |
| شرایط تست | ثبت شرایط اندازه‌گیری |
| نتایج خام | مستندسازی مقادیر واقعی |
| نتایج مقایسه‌ای | بررسی تغییرات |
| تحلیل فنی | شناسایی موارد قابل توجه |
| پیشنهاد اقدام | تعیین مسیر بعدی |
| سوابق تست | ایجاد مبنای پایش آینده |
برای درخواست تست ترانسفورماتور چه اطلاعاتی ارسال کنیم؟
برای بررسی اولیه، اطلاعات زیر را ارسال کنید:
- عکس واضح پلاک ترانسفورماتور
- توان نامی
- ولتاژهای اولیه و ثانویه
- نوع ترانسفورماتور
- نوع خنک‌کاری در صورت مشخص‌بودن
- شرح علائم یا مشکل
- زمان شروع مشکل
- آخرین وضعیت بهره‌برداری
- سوابق تست قبلی
- نتایج DGA یا آزمایش روغن، در صورت وجود
- سابقه اتصال کوتاه یا حادثه
- هدف شما از تست
این اطلاعات کمک می‌کنند مشخص شود کدام آزمون‌ها ارزش تشخیصی بیشتری دارند.
چرا انتخاب تست مناسب اهمیت دارد؟
انجام تعداد زیادی تست بدون هدف مشخص الزاماً به معنی عیب‌یابی بهتر نیست.
در یک تجهیز ممکن است TTR و مقاومت سیم‌پیچی اطلاعات اصلی را فراهم کنند، در حالی که در تجهیز دیگری DGA، FRA یا تست‌های عایقی اهمیت بیشتری داشته باشند.
انتخاب آزمون باید با توجه به پرسش فنی پروژه انجام شود:
چه چیزی را می‌خواهیم بدانیم؟
آیا هدف بررسی سیم‌پیچ است؟ وضعیت عایق؟ روغن؟ تپ‌چنجر؟ اثر اتصال کوتاه؟ یا تصمیم‌گیری درباره تعمیر؟
پاسخ به این سؤال، مسیر تست را مشخص می‌کند.
جمع‌بندی
تست و عیب‌یابی ترانسفورماتور ابزاری برای تبدیل علائم و نگرانی‌های فنی به داده قابل تحلیل است. آزمون‌هایی مانند TTR، مقاومت سیم‌پیچی، مقاومت عایقی، تانژانت دلتا، FRA، تخلیه جزئی، جریان بی‌باری، امپدانس اتصال کوتاه و DGA هرکدام بخشی از وضعیت تجهیز را بررسی می‌کنند.
اما هیچ آزمونی به‌تنهایی تصویر کامل ترانسفورماتور را ارائه نمی‌دهد. نتیجه مطلوب زمانی به دست می‌آید که نتایج تست با مشخصات تجهیز، سوابق بهره‌برداری، علائم خرابی و نتایج آزمون‌های قبلی در کنار یکدیگر تفسیر شوند.
خروجی این فرآیند می‌تواند مبنایی برای ادامه بهره‌برداری، پایش، تعمیر، بازسازی یا اورهال باشد.
درخواست تست و عیب‌یابی ترانسفورماتور
اگر ترانسفورماتور شما دچار افزایش دما، صدای غیرعادی، افت ولتاژ، نشتی روغن، عملکرد حفاظت، خطای پس از اتصال کوتاه یا تغییر نتایج تست‌های قبلی شده است، بررسی را به حدس و تعویض قطعات محدود نکنید.
عکس پلاک ترانسفورماتور، شرح مشکل و نتایج تست‌های قبلی را ارسال کنید.
پس از بررسی اطلاعات، دامنه آزمون‌های موردنیاز مشخص می‌شود و در صورت نیاز، برای بازدید و انجام تست‌های میدانی برنامه‌ریزی خواهد شد.
برای درخواست تست، کارشناسی وضعیت تجهیز یا تعیین علت خرابی، مشخصات ترانسفورماتور را ارسال کنید تا مسیر مناسب عیب‌یابی مشخص شود.
